Aquaslide


Concept
image-illustration-portes-ellipse-aquarelle

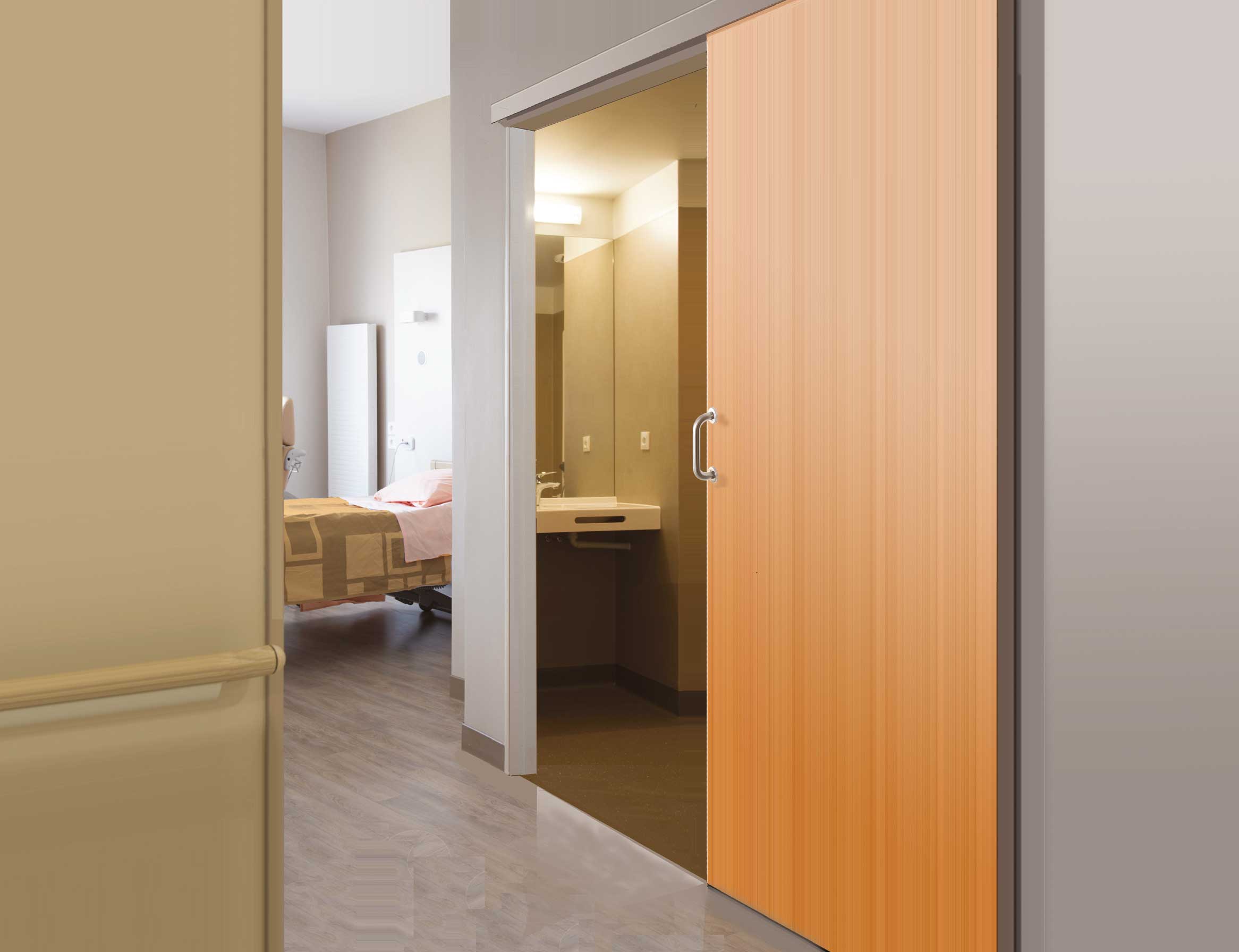

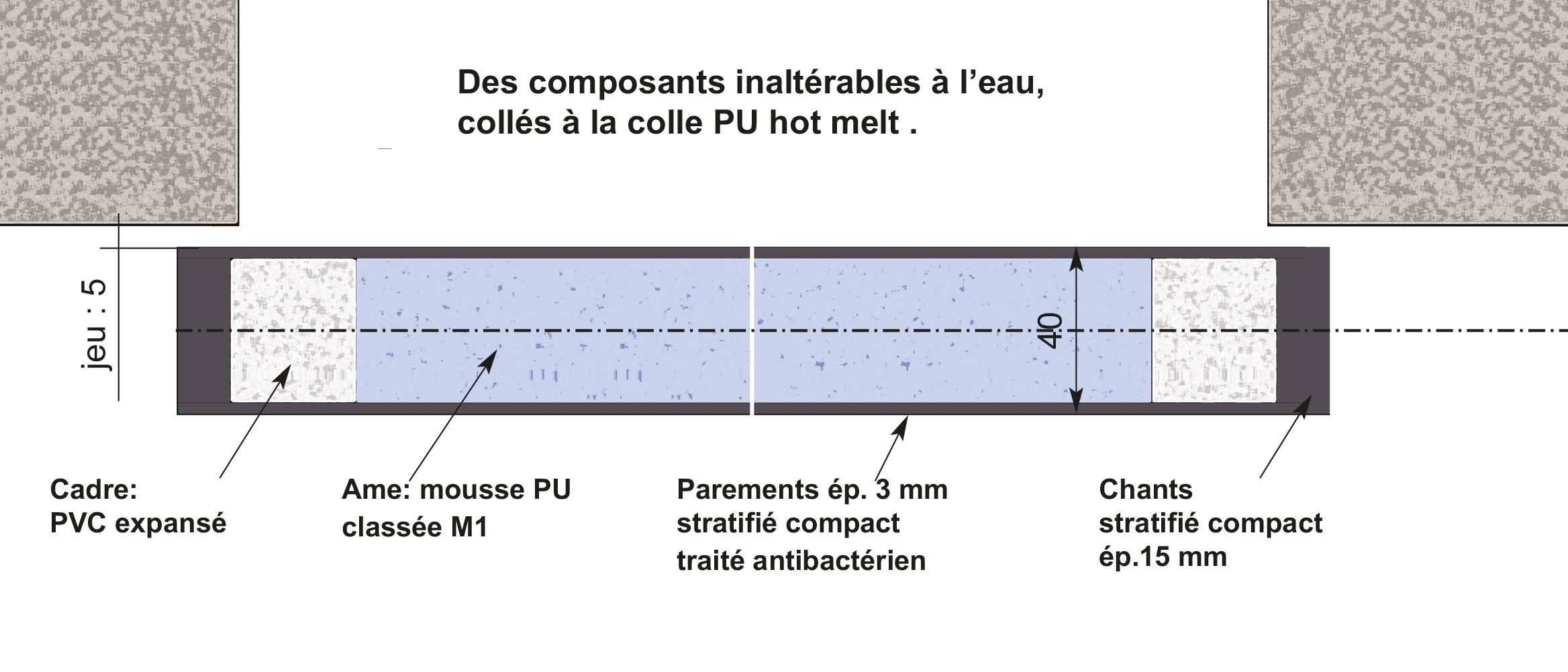

Coulissantes, les portes Aquaslide résistent à l’eau et aux bactéries.

Version coulissante des portes Aquarelle qui équipent souvent les pièces d’eau, les portes Aqua-slide résistent à l’humidité et aux projections d’eau, elles répondent aux contraintes exigées par les environnements sensibles.

Conformes à la Norme NF EN 16580 PV FCBA N° 404/6/116-1

Mécanismes

Mécanismes

Jusqu’à 80 kg, les portes Aquaslide sont proposées avec les mécanismes Gamme SAF10-80.
Ces systèmes très fiables bénéficiant d’une longue expérience, font preuve d’une grande endurance, garantie 25 ans.

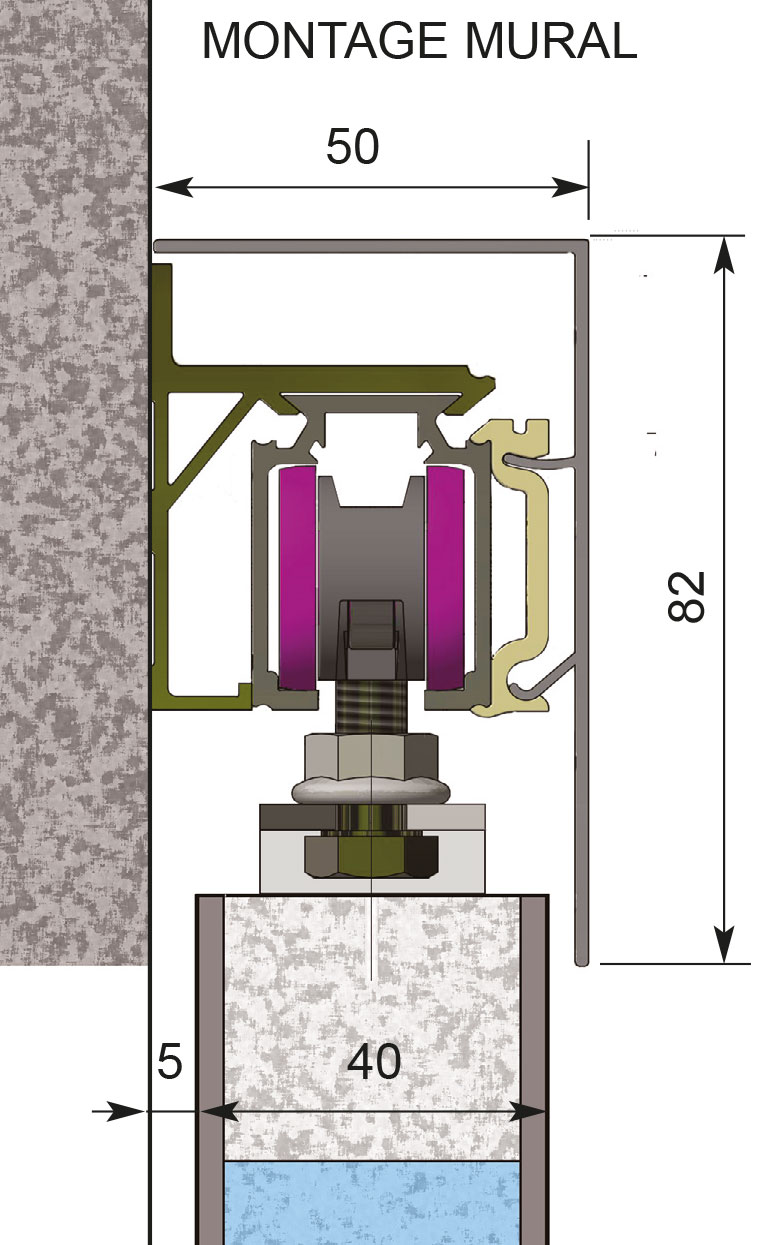

BANDEAU MURAL 50 / 82
éf. 13041/195 (1950 mm ou plus)

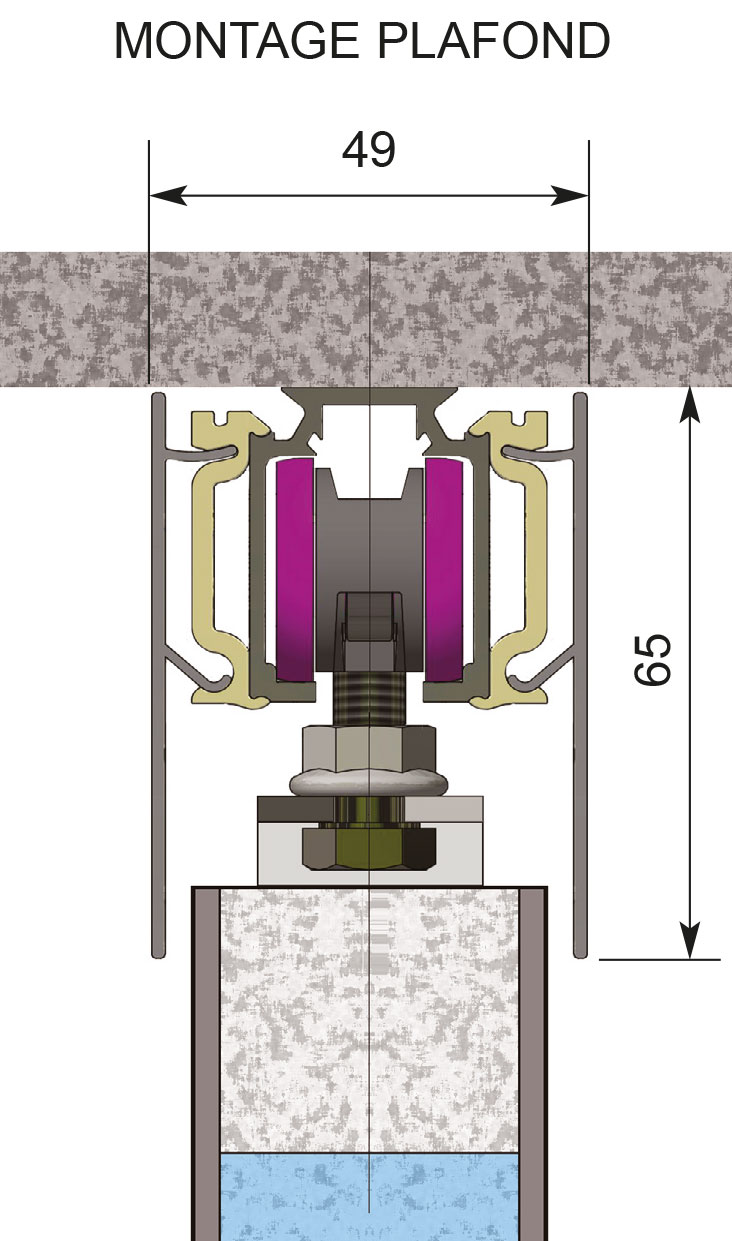

BANDEAU PLAFOND h.65
Réf.13011/195

SUPPORTS Réf.13008
(Liens rail-bandeau - 5 par 2 m )

RAIL 10-80 Réf.13108/195
longueur 1950 m/m (ou plus)

EQUERRES fixation murale
Réf.13013

MONTURE 10-80
Réf.13218

PLATINES Réf.13036
fixation s/porte (montage latéral)

FERME PORTES
Réf. M 66 S

EMBOUTS Réf.13045 (B.mural)

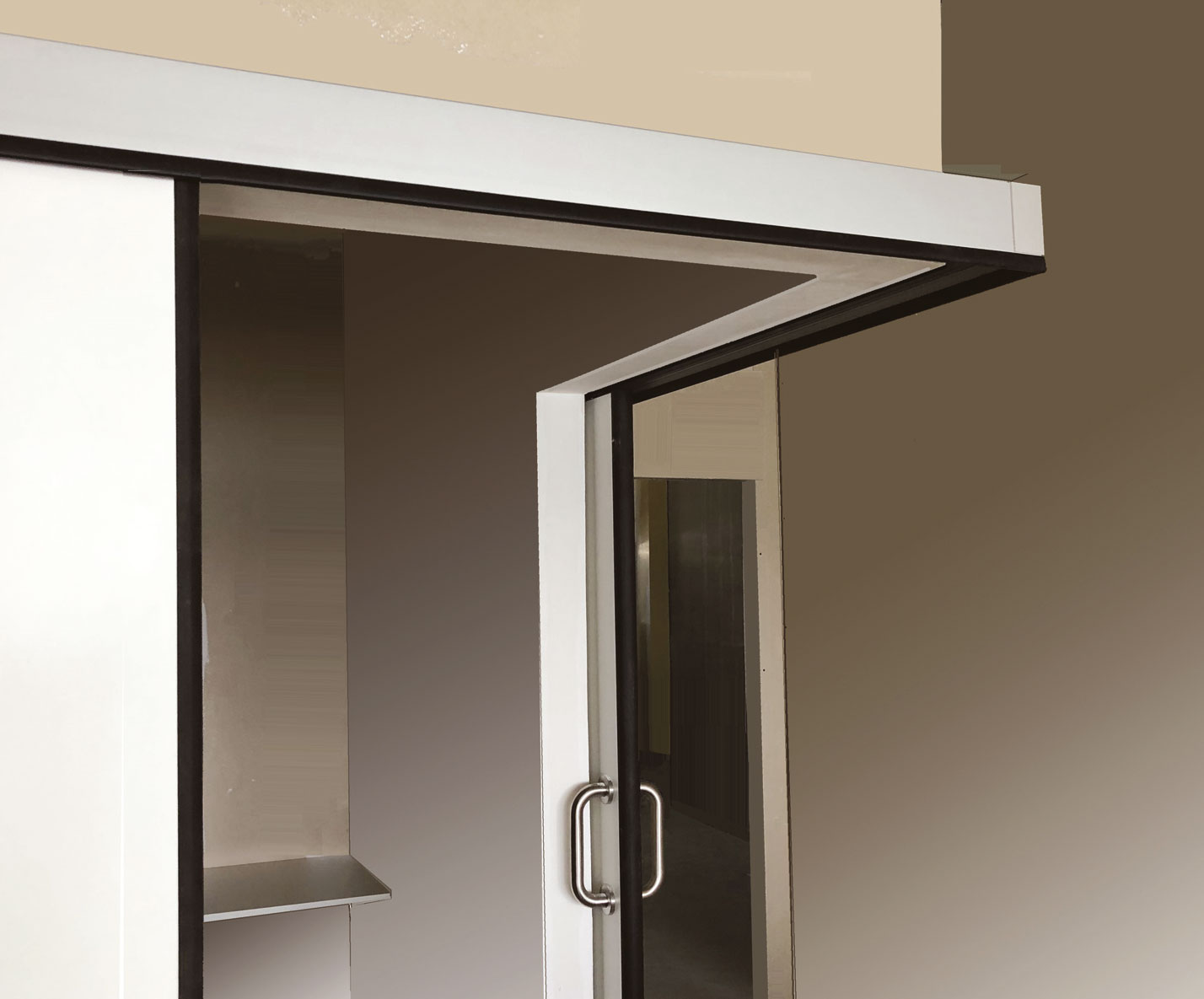

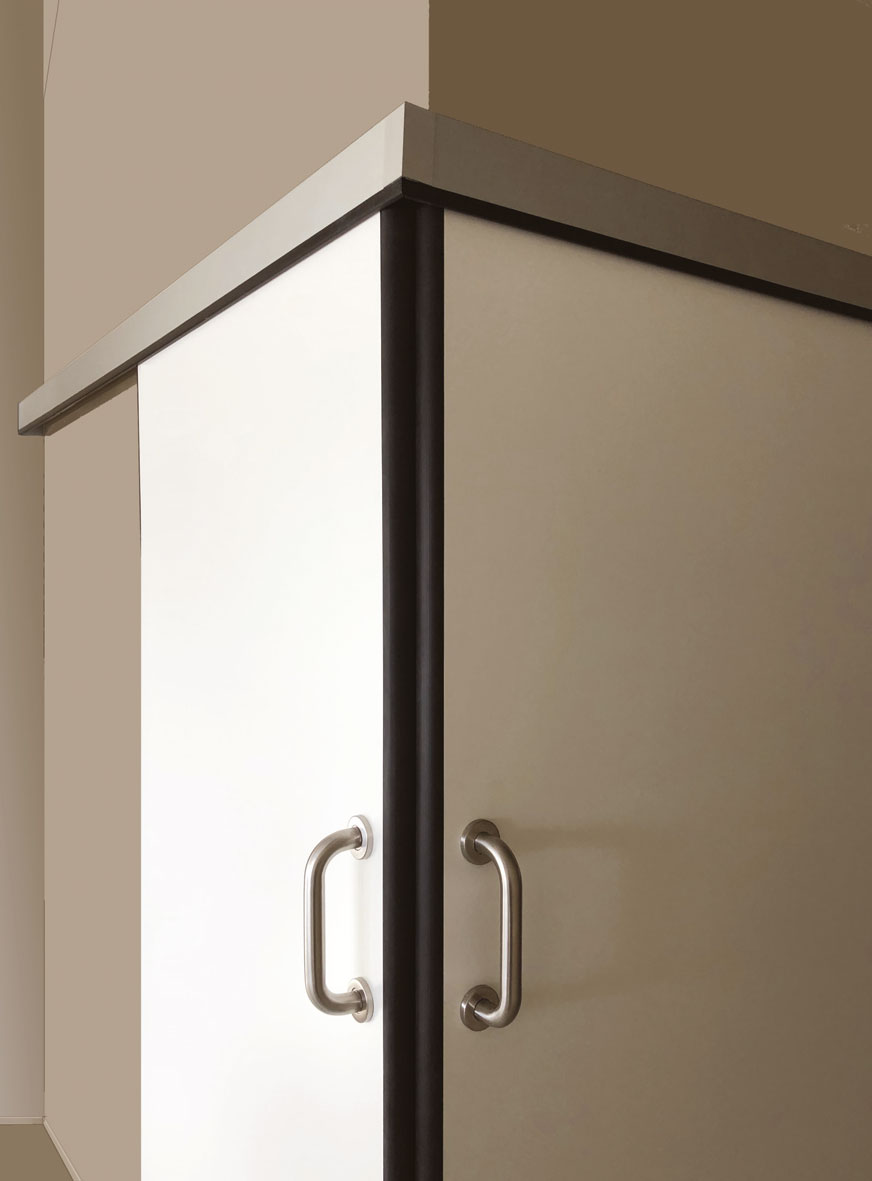

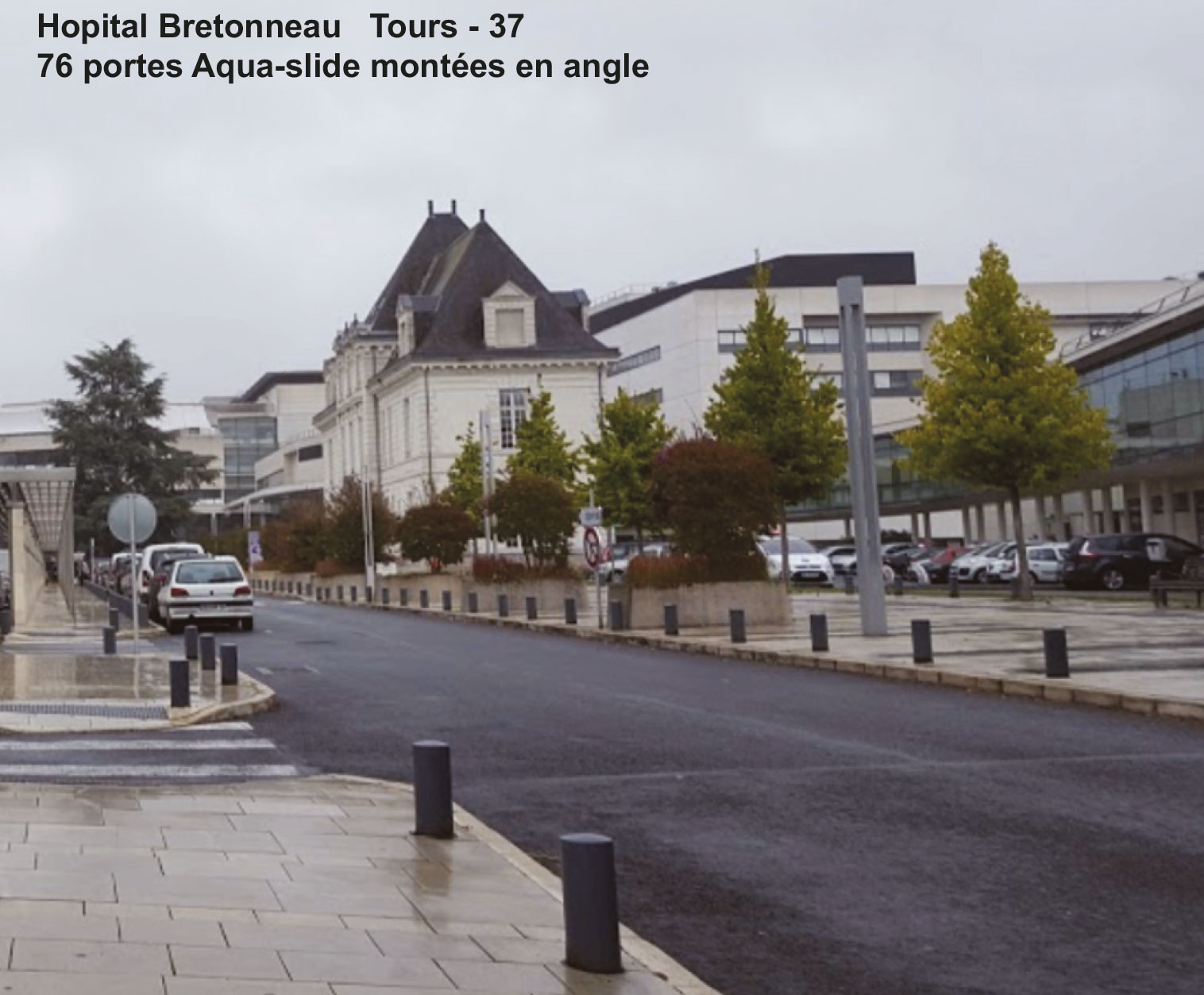

2 portes Aquaslide montées en angle

Les deux portes coulissantes montées dans l’angle d’une salle de bains ouvrent un passage libre de 1.20 m, ce qui permet d’y faire entrer les lits médicalisés.

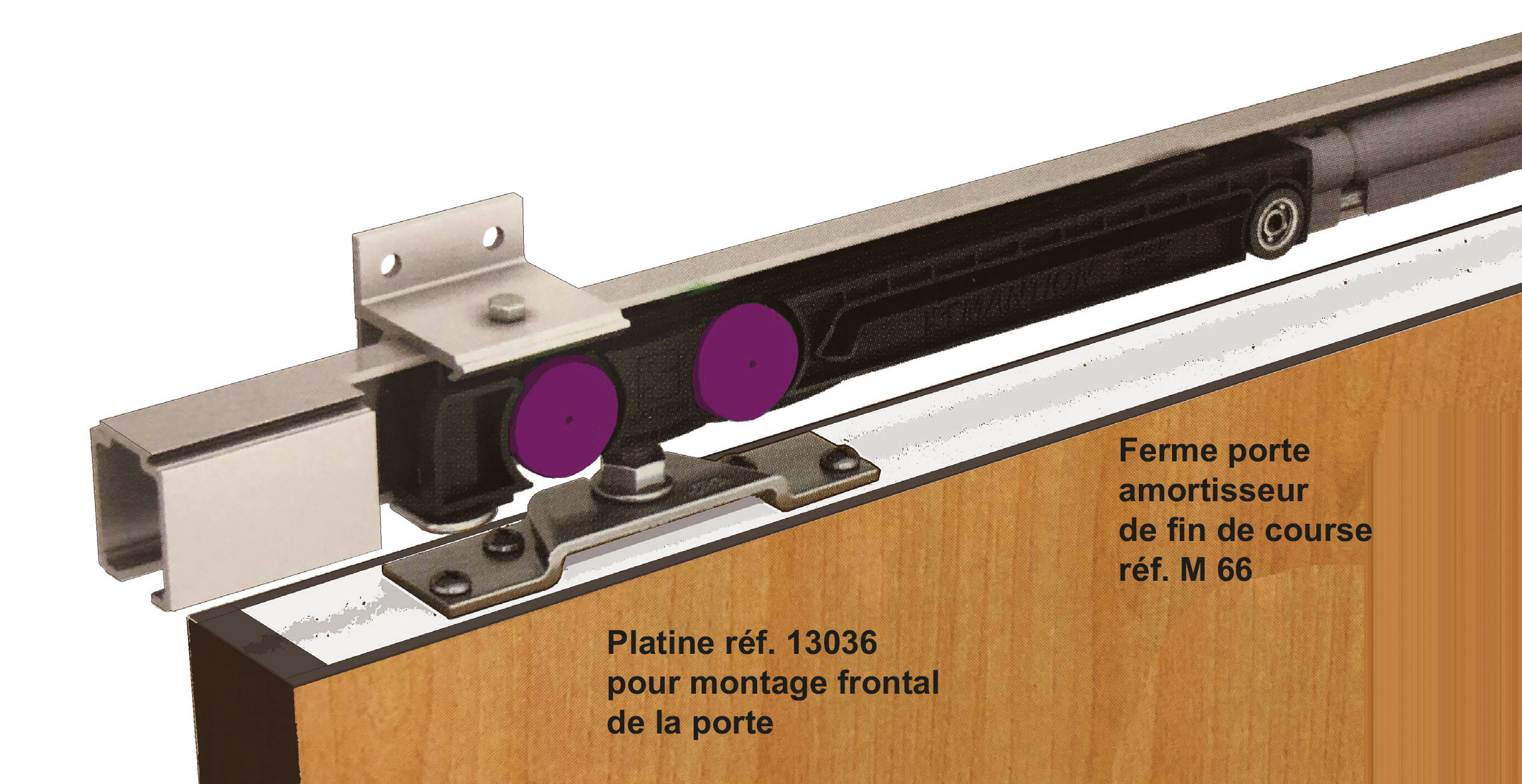

Pour la sécurité anti pince doigts les systèmes SAF 80 comportent des amortisseurs qui accompagnent lentement les portes en fin de fermeture.
Ferme porte réf. M 66 S

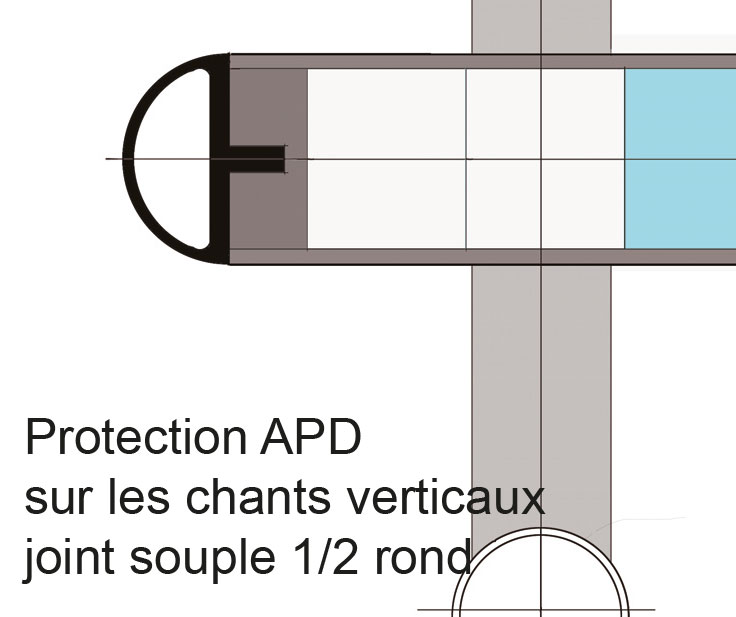

De plus les chants des portes sont équipés de joints souples.

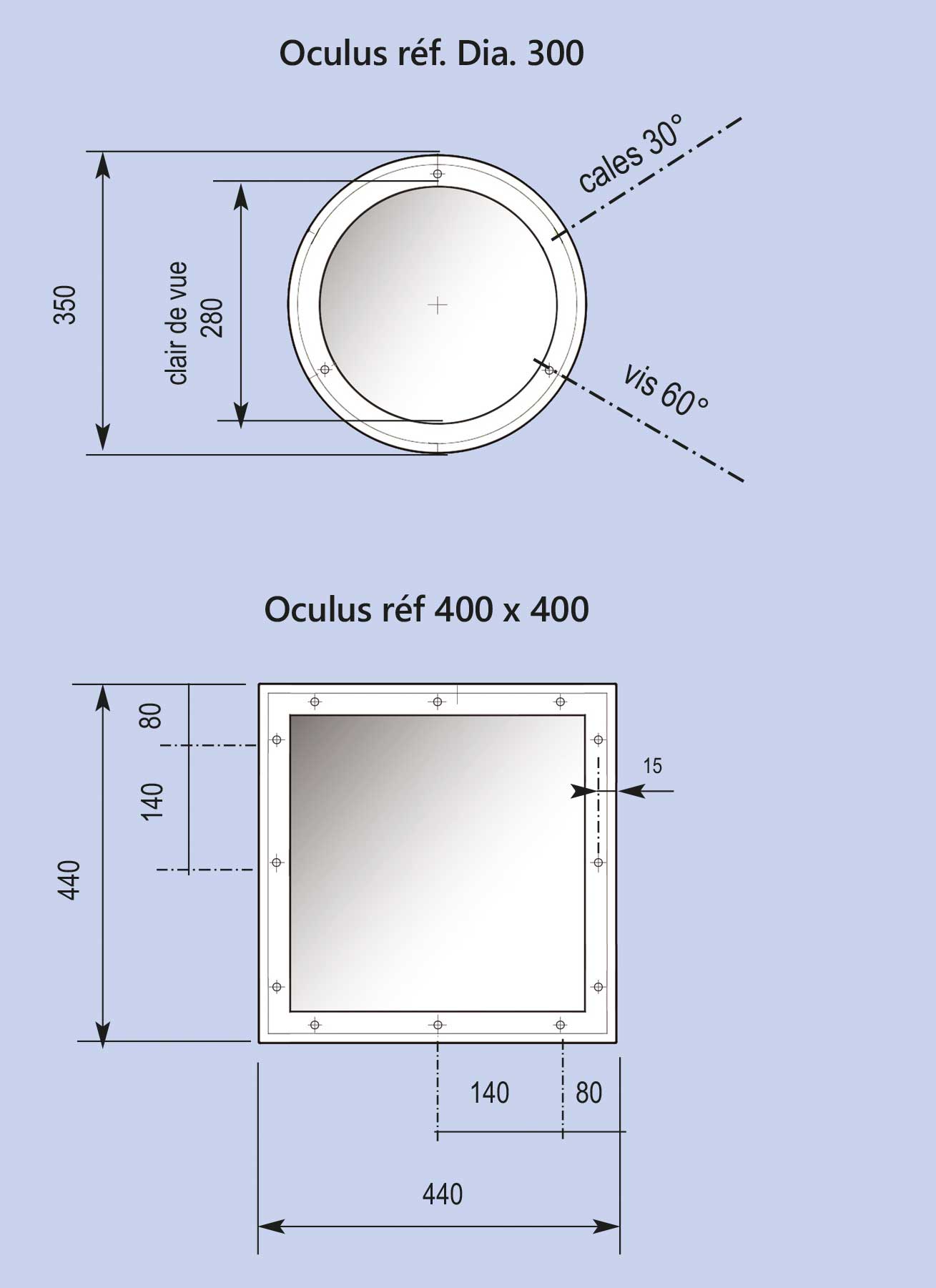

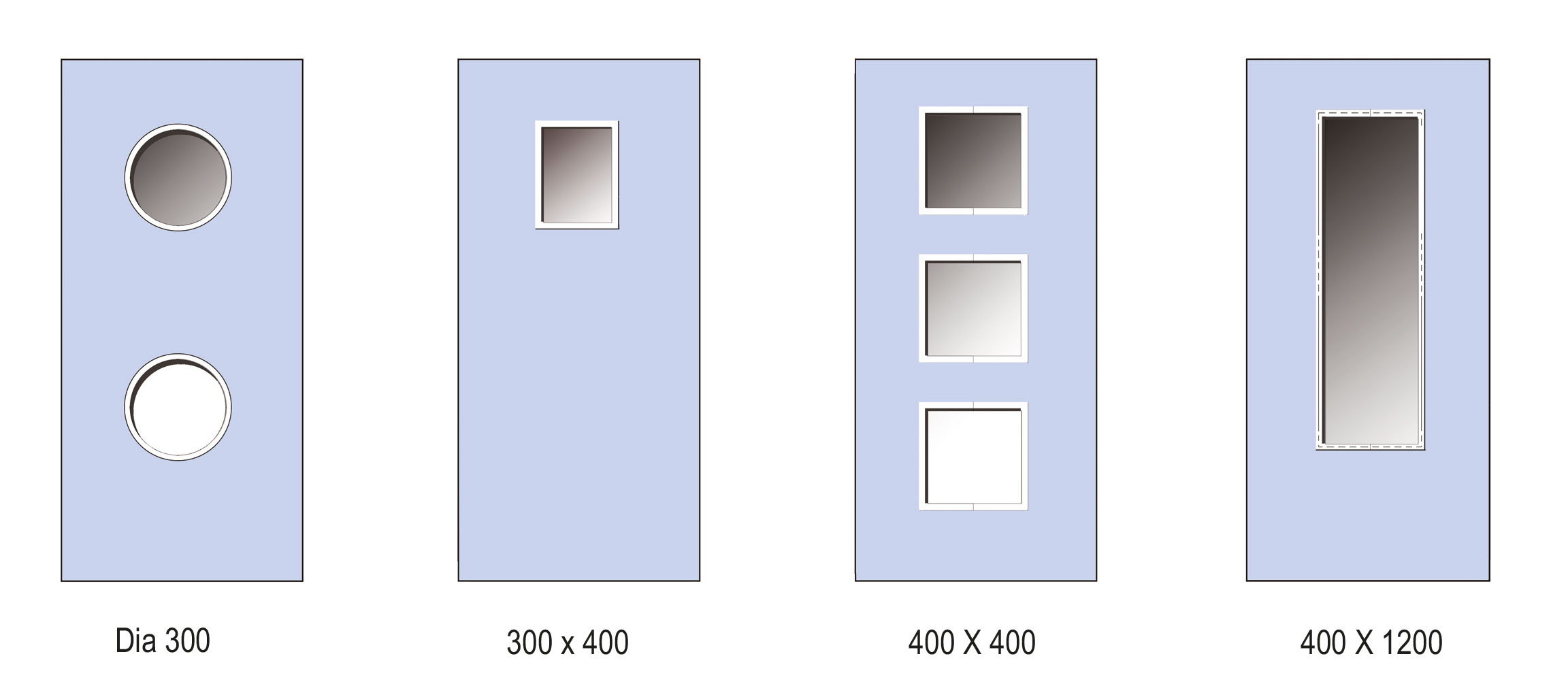

Oculi

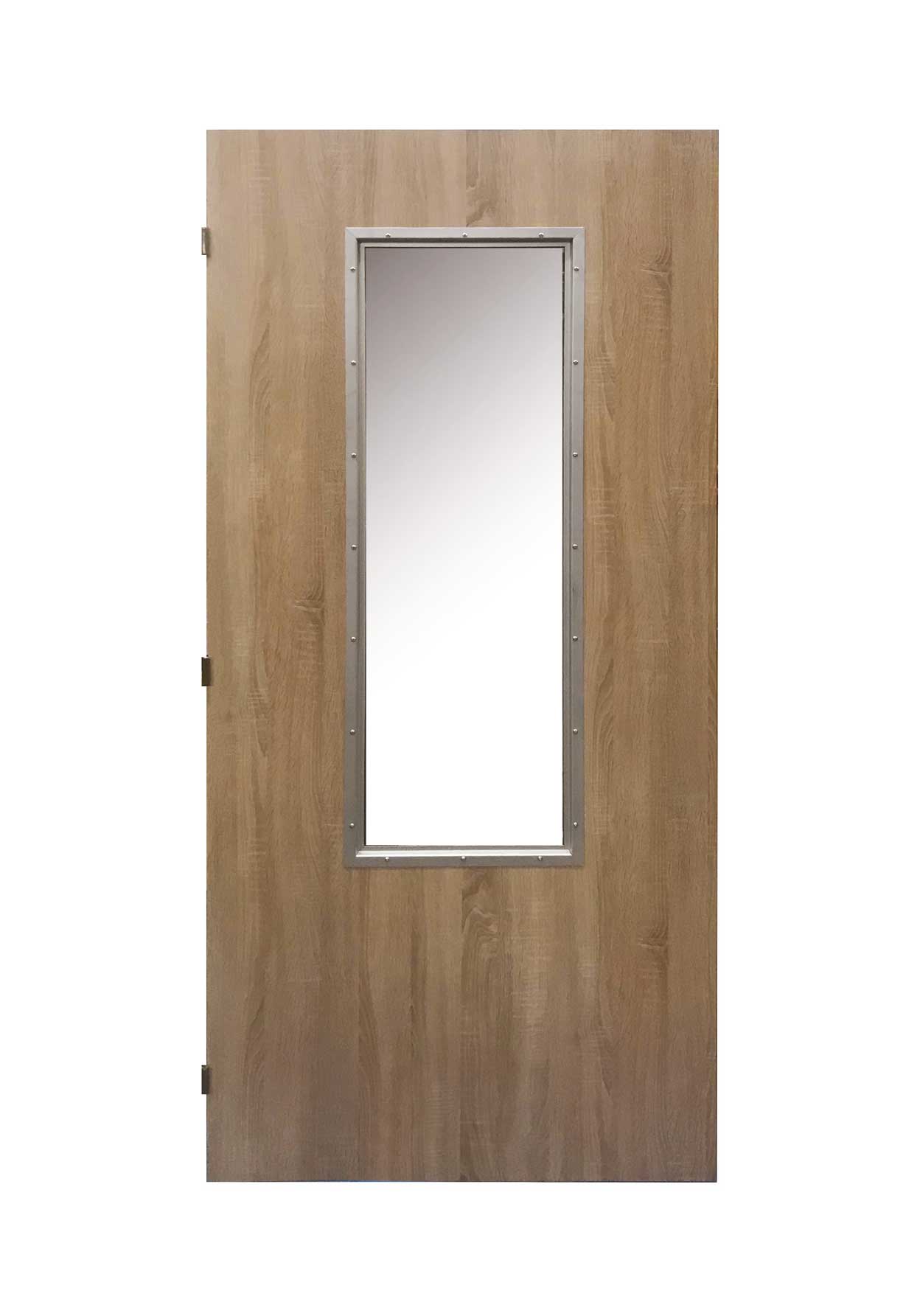

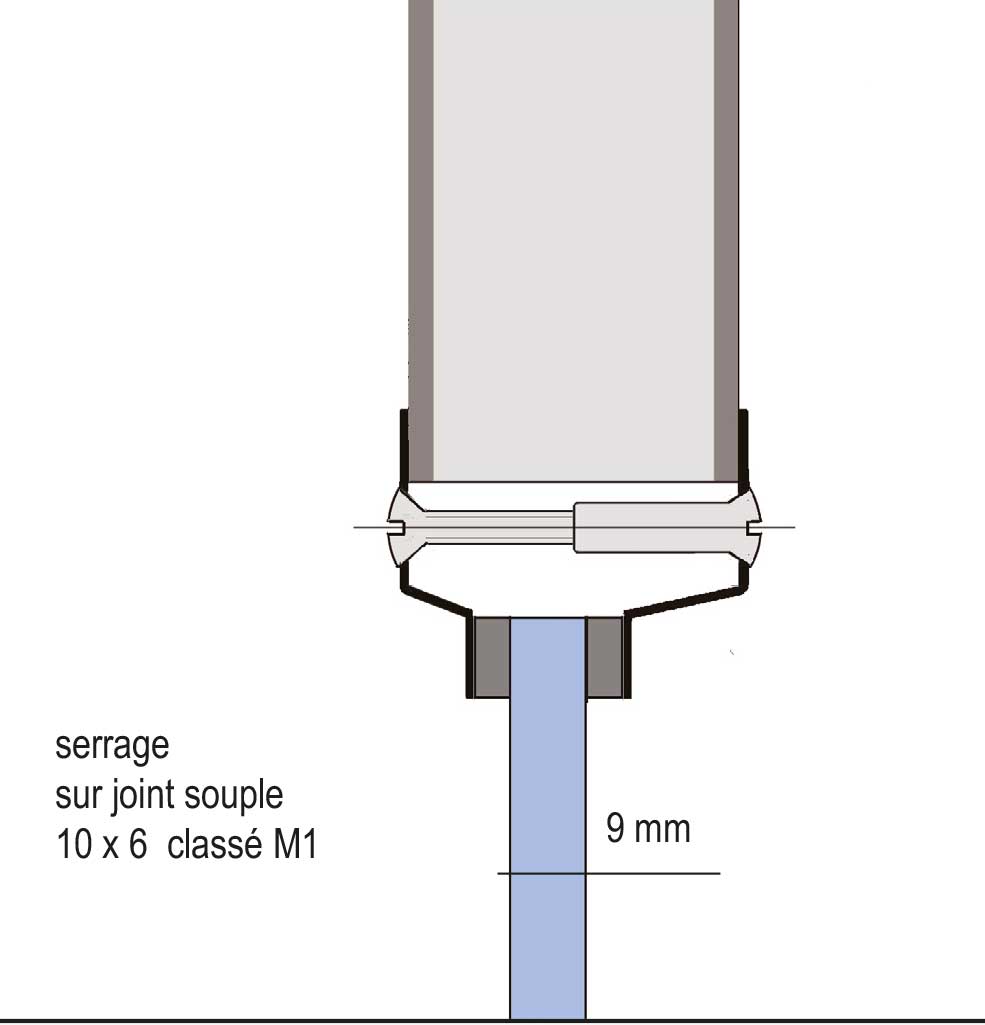

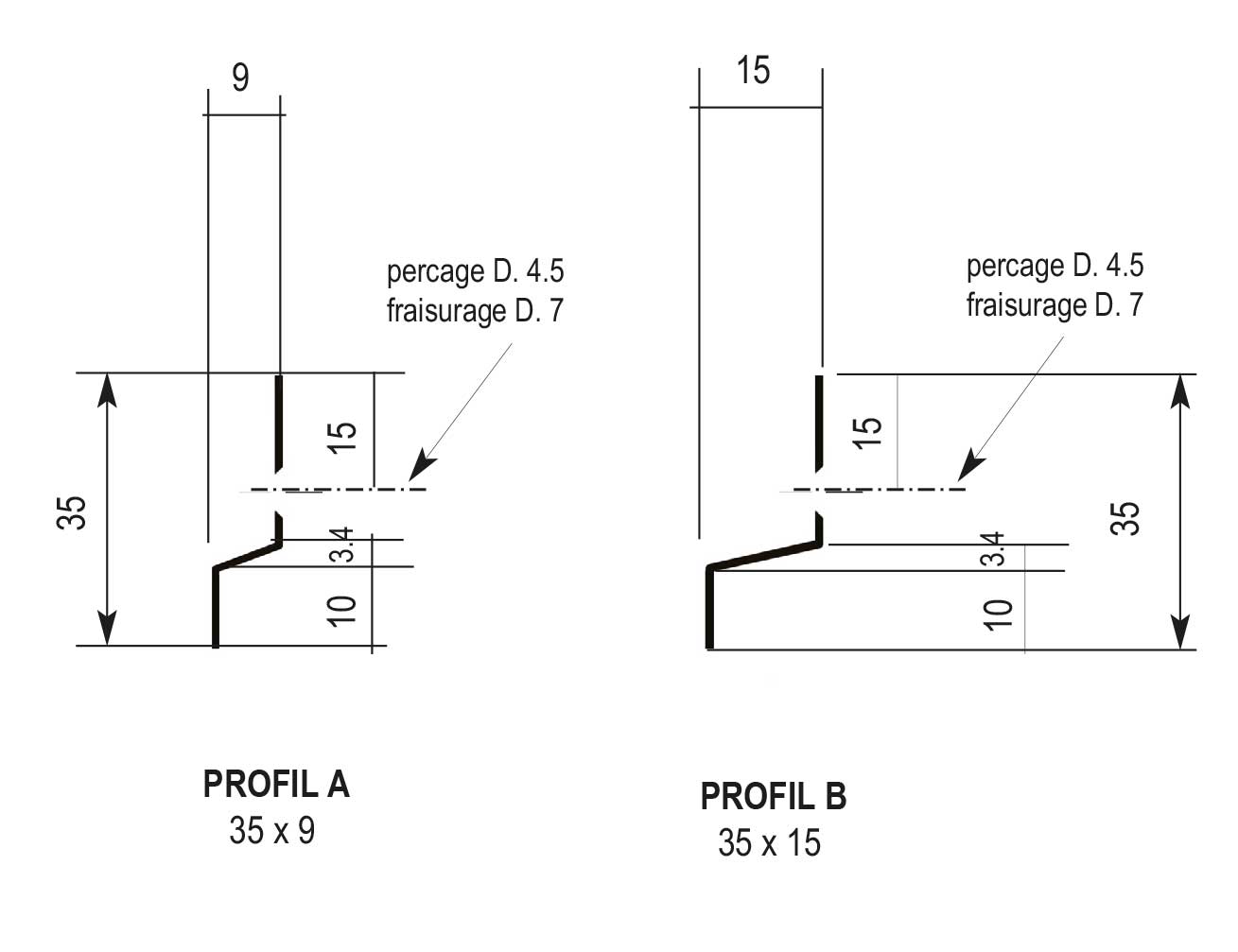

Oculi sous parcloses inox

Verre non feu : feuilleté 44/2
paisseur 9 mm

Rond : diametre 300 mm

Carré : 400 x 400 mm



Rectangulaires :

300 x 400

300 x 1200

400 x 1200



Clair de vue : réf - 20 mm

Hors tout : réf + 50 mm

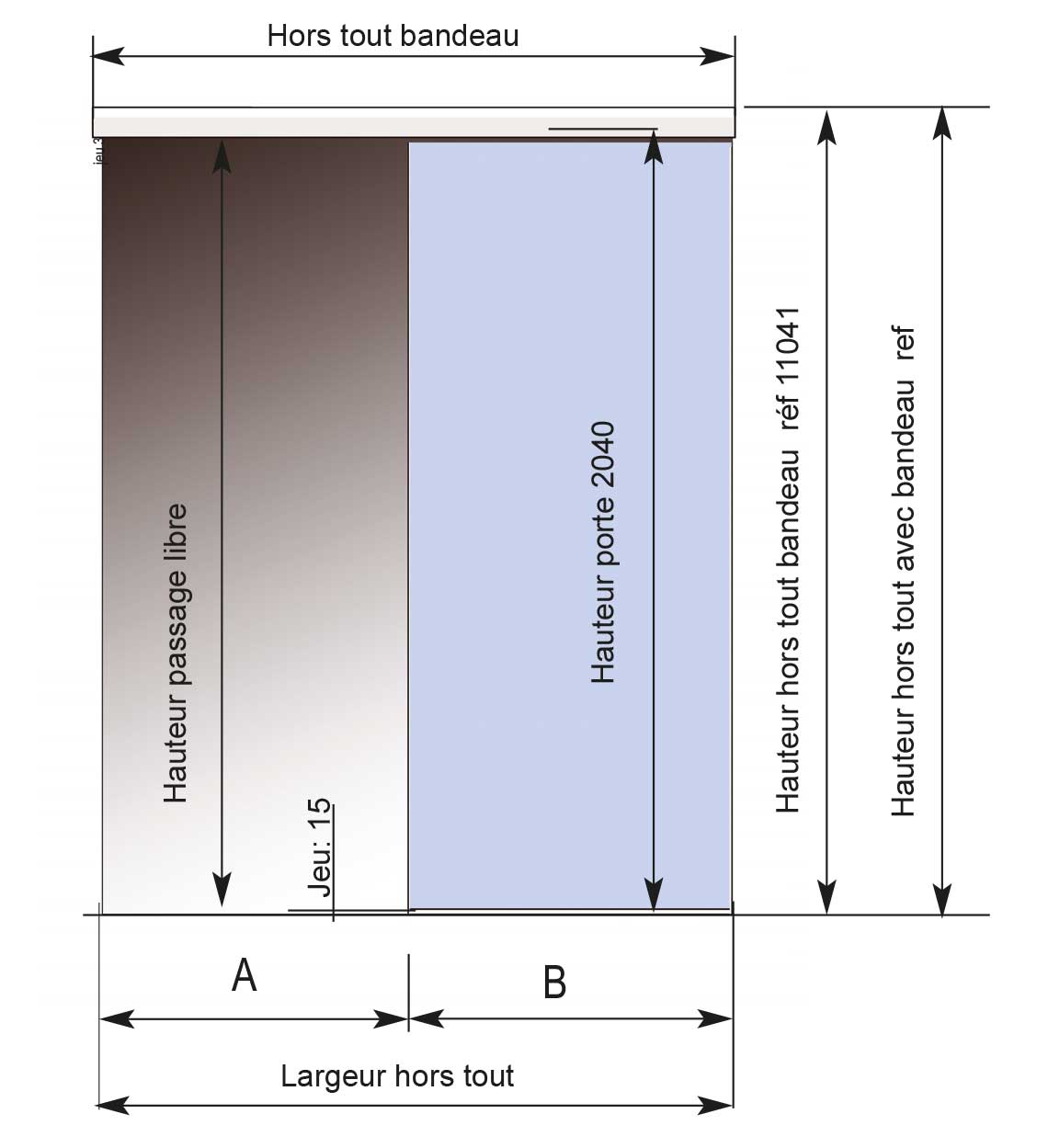

Dimensions
Références 600 700 800 900 1000 1100 1200

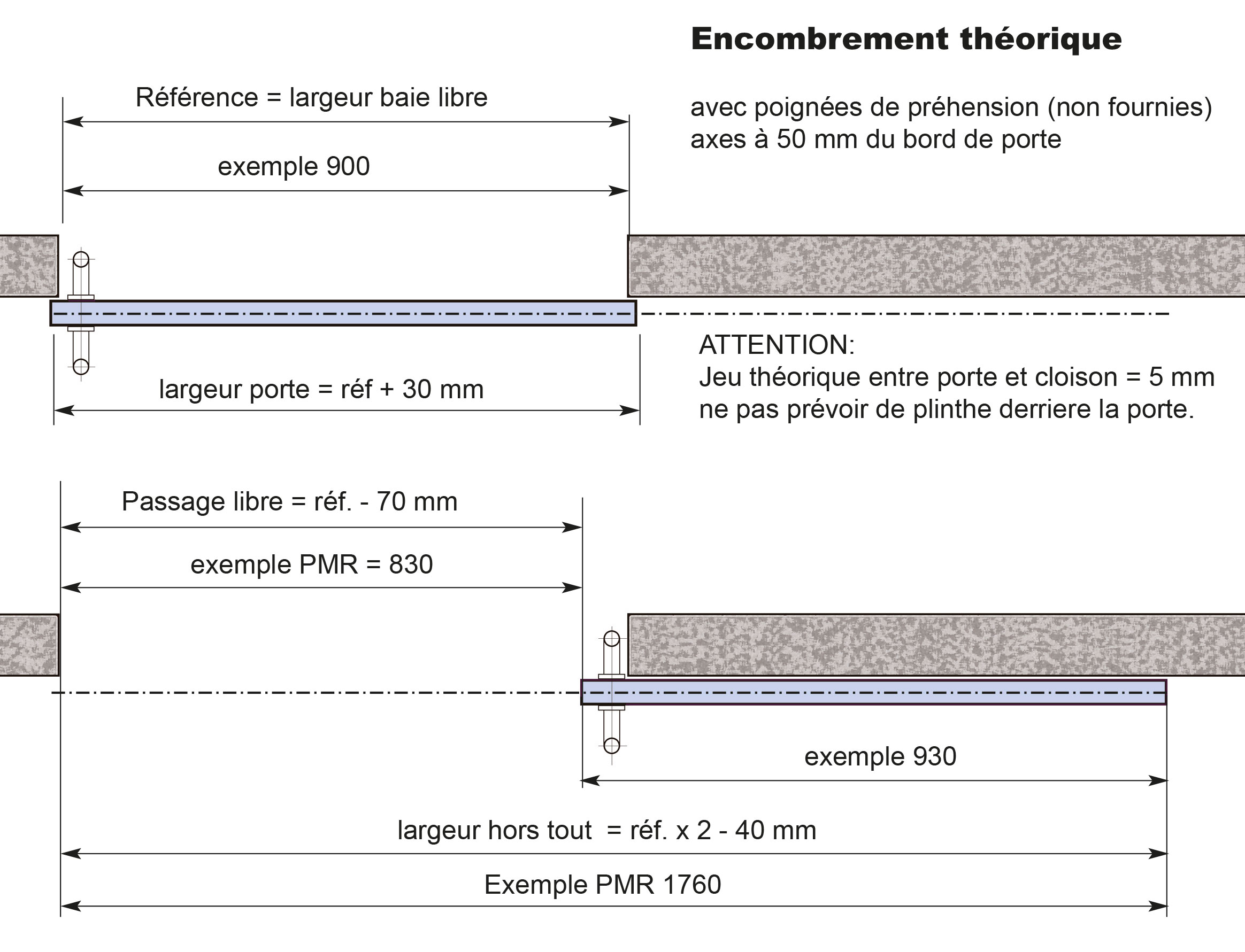

Ouverture baie 600 700 800 900 1000 1100 1200
Passage libre A 530 630 730 830 930 1030 1130
Largeur porte B 650 750 850 950 1050 1150 1250
Largeur porte + baie libre 1160 1360 1560 1760 1960 2160 2360
L. hors tout bandeau 1170 1370 1570 1770 1970 2170 2370

Hauteur standard porte : 2040
Hauteur bandeau standard réf.11041 :

Hauteur standard baie libre :
Hauteur bandeau “carré” réf.11048 :
