KID 180


Concept

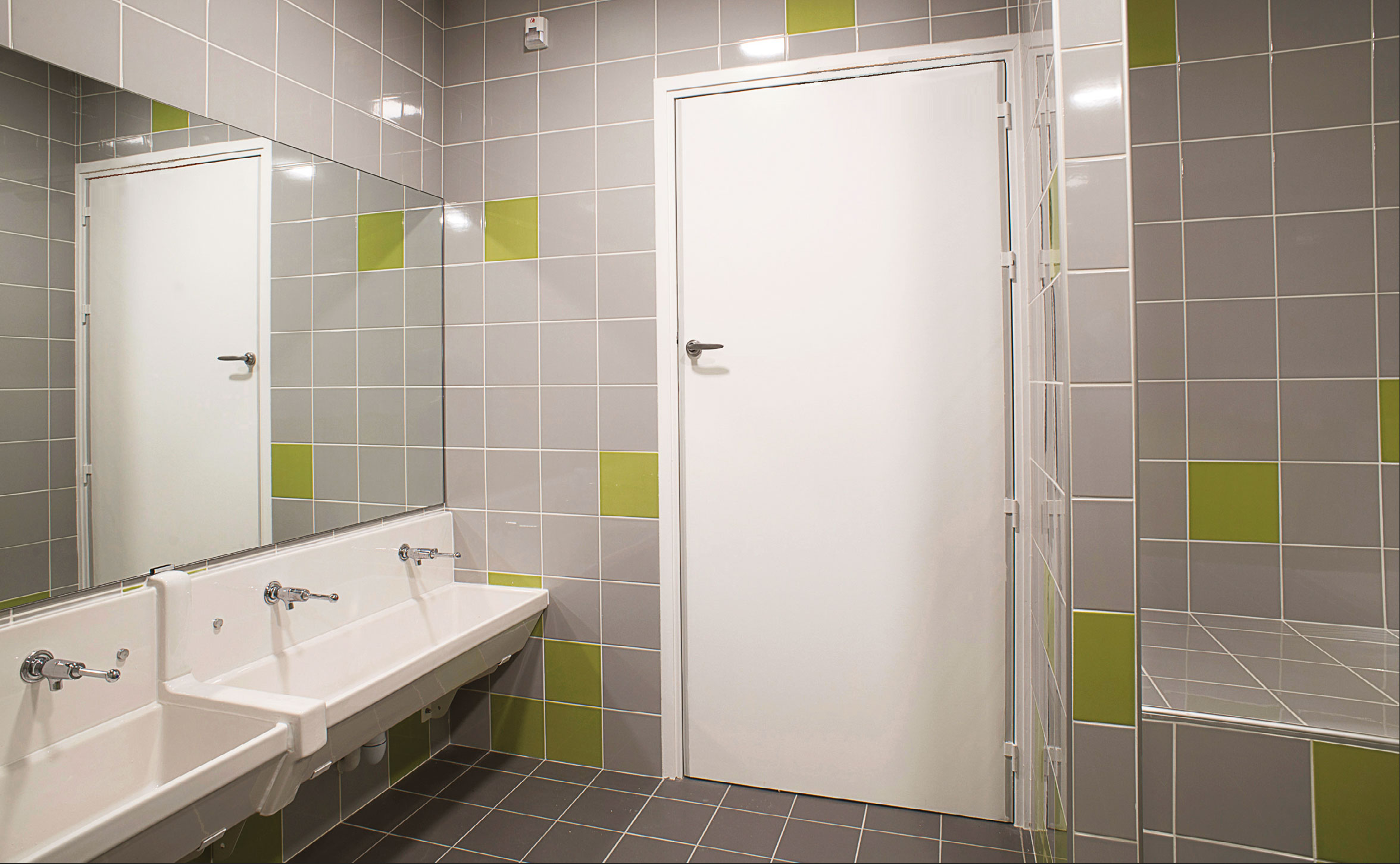

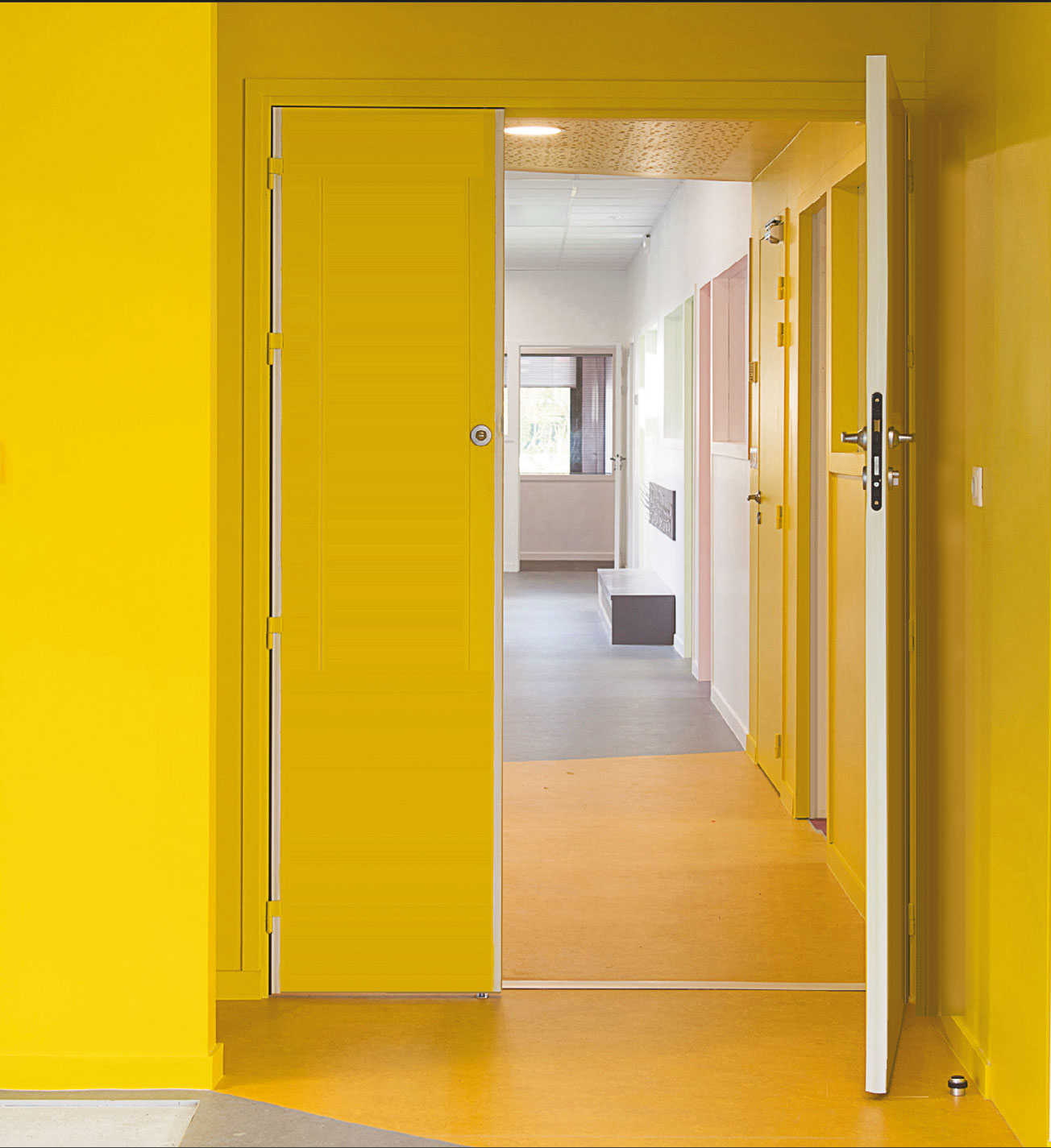

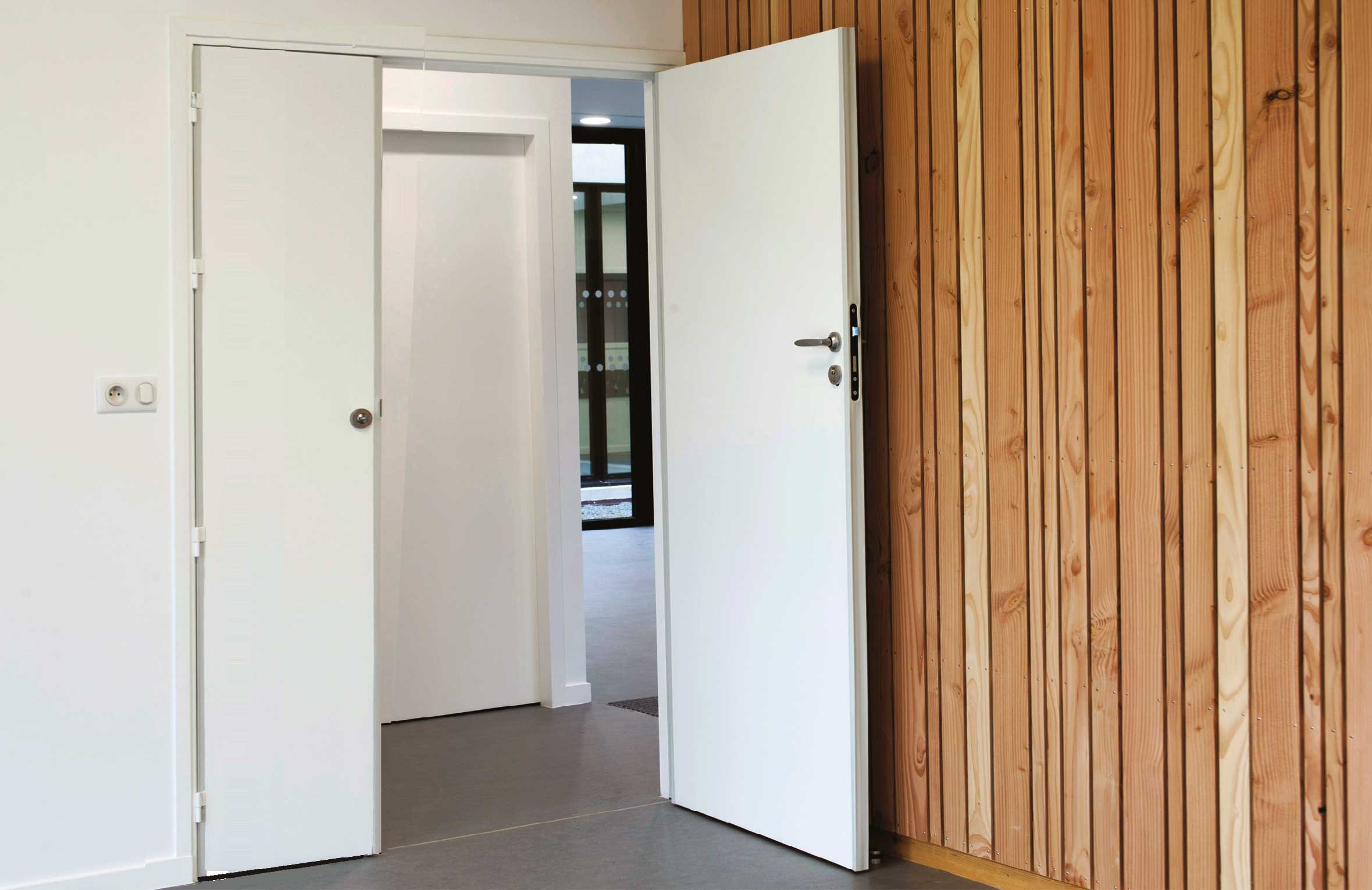

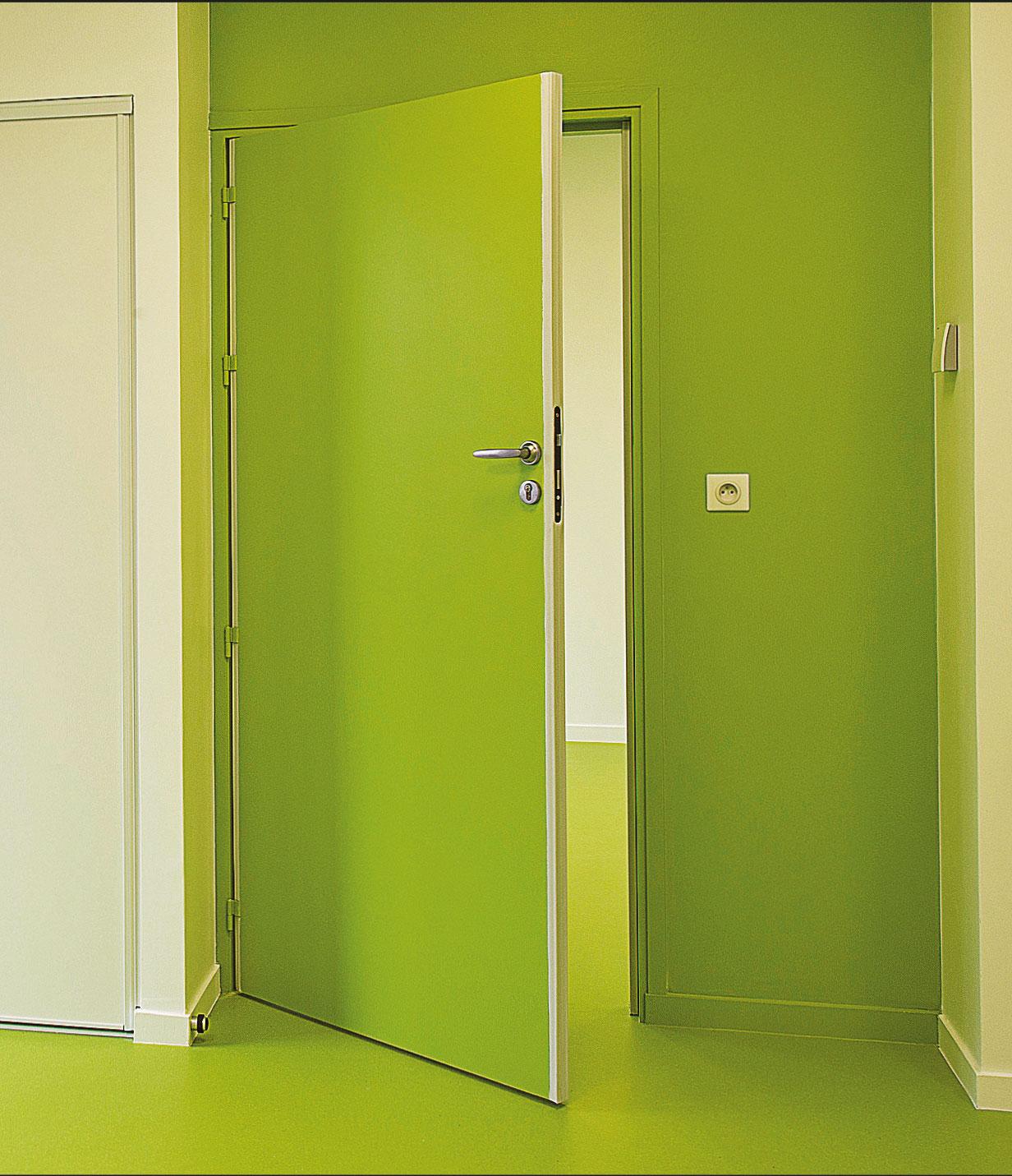

Portes avec joints de sécurité peu visibles classées feu Ei30

Un nouveau concept de joints souples.

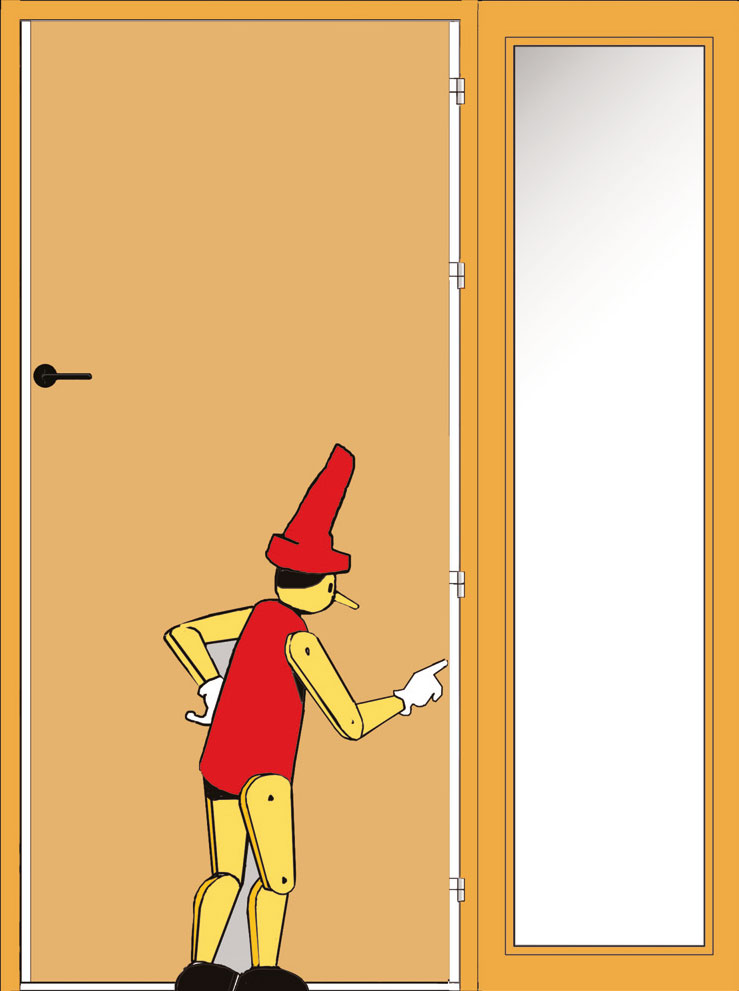

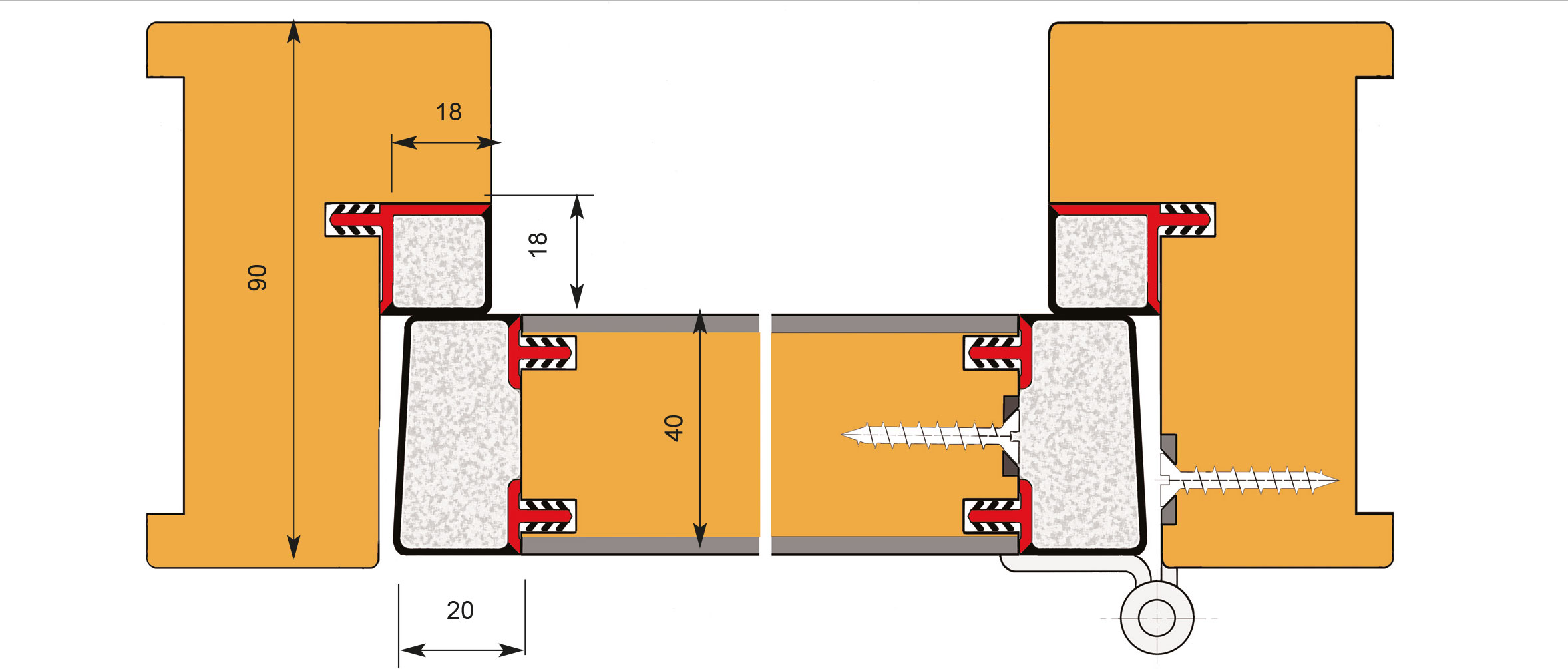

La sécurité anti-pince doigts est assurée par des joints en PVC fixés aux angles concernés par le risque de pincement, sur la porte mais aussi sur l’huisserie.

Cette disposition réduisant de moitié la largeur des joints permet de les rendre peu visibles.

Ainsi ces joints souples restent discrets et en filant sur toute leur hauteur, ils confèrent aux portes KID 180 une élégante finition.

Joints souples en PVC bi-dureté

De conception exclusive, ces joints souples de petites dimensions laissent assez de passage entre ouvrant et dormant pour éviter tout accident de pincement grave.

Fabriqués en PVC bi-dureté extrudé, ils sont garnis de mousse ce qui en fait aussi de bons isolants isophoiques adaptés aux portes des dortoirs pour les crèches.

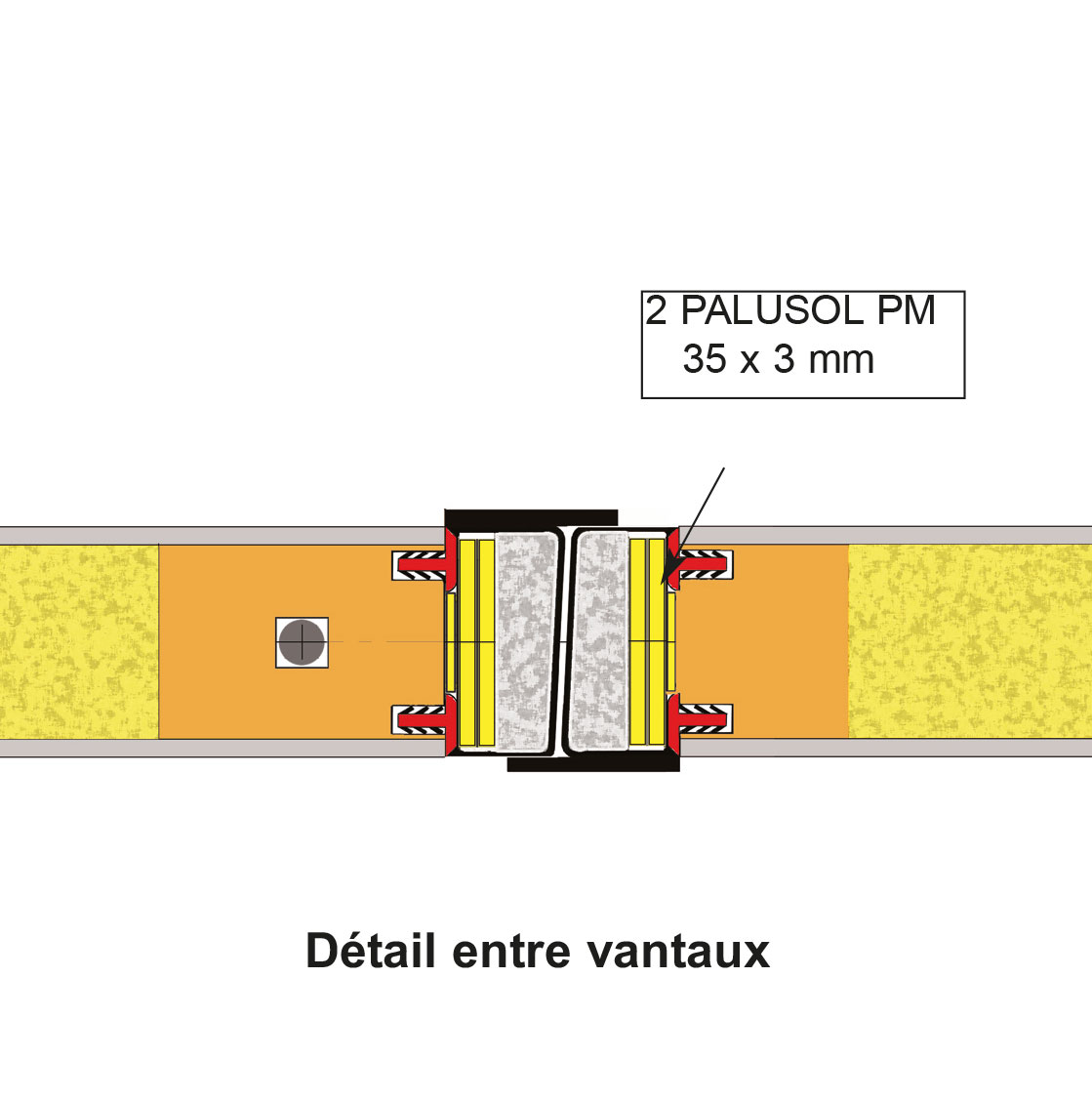

Ils sont équipés intérieurement de joints intumescents en cas de portes coupe-feu.

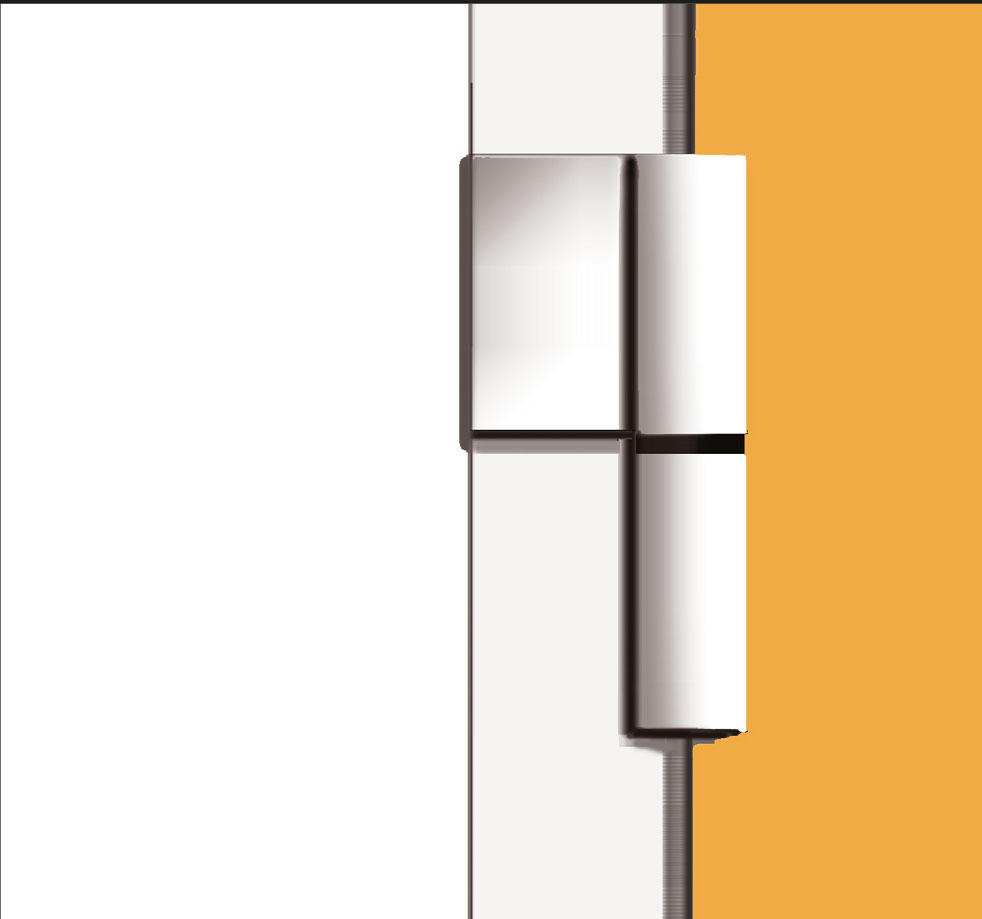

Paumelles déportées discrètes

Adaptées aux joints tubulaires, ces paumelles de dimensions réduites (hauteur 70 mm) se confondent visuellement avec eux.

En alliage cupro-aluminium, elles sont très robustes.

Finition laquées blanc RAL 9002 mat.
Option noire, nous consulter.

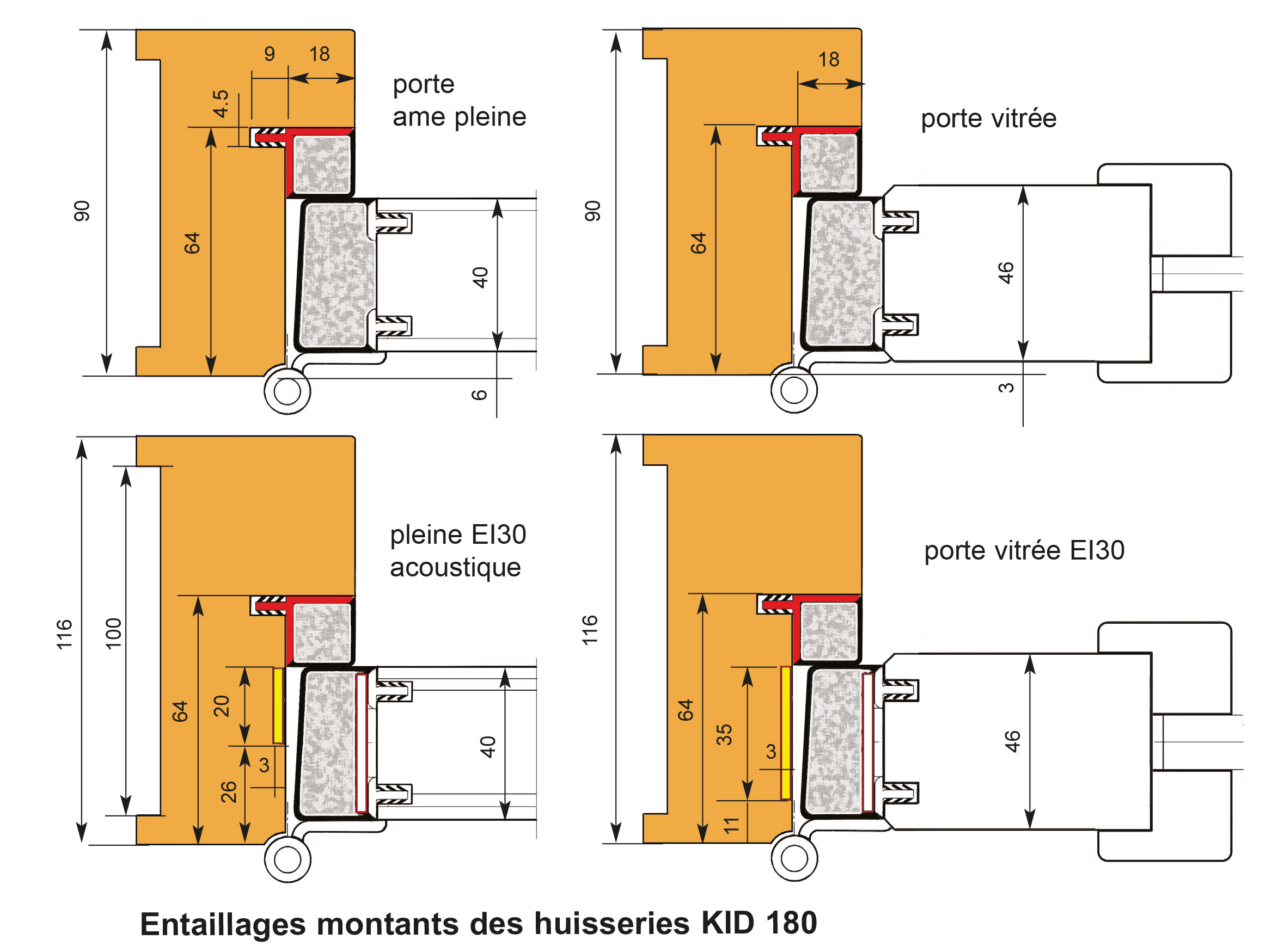

Huisseries
Ferrage

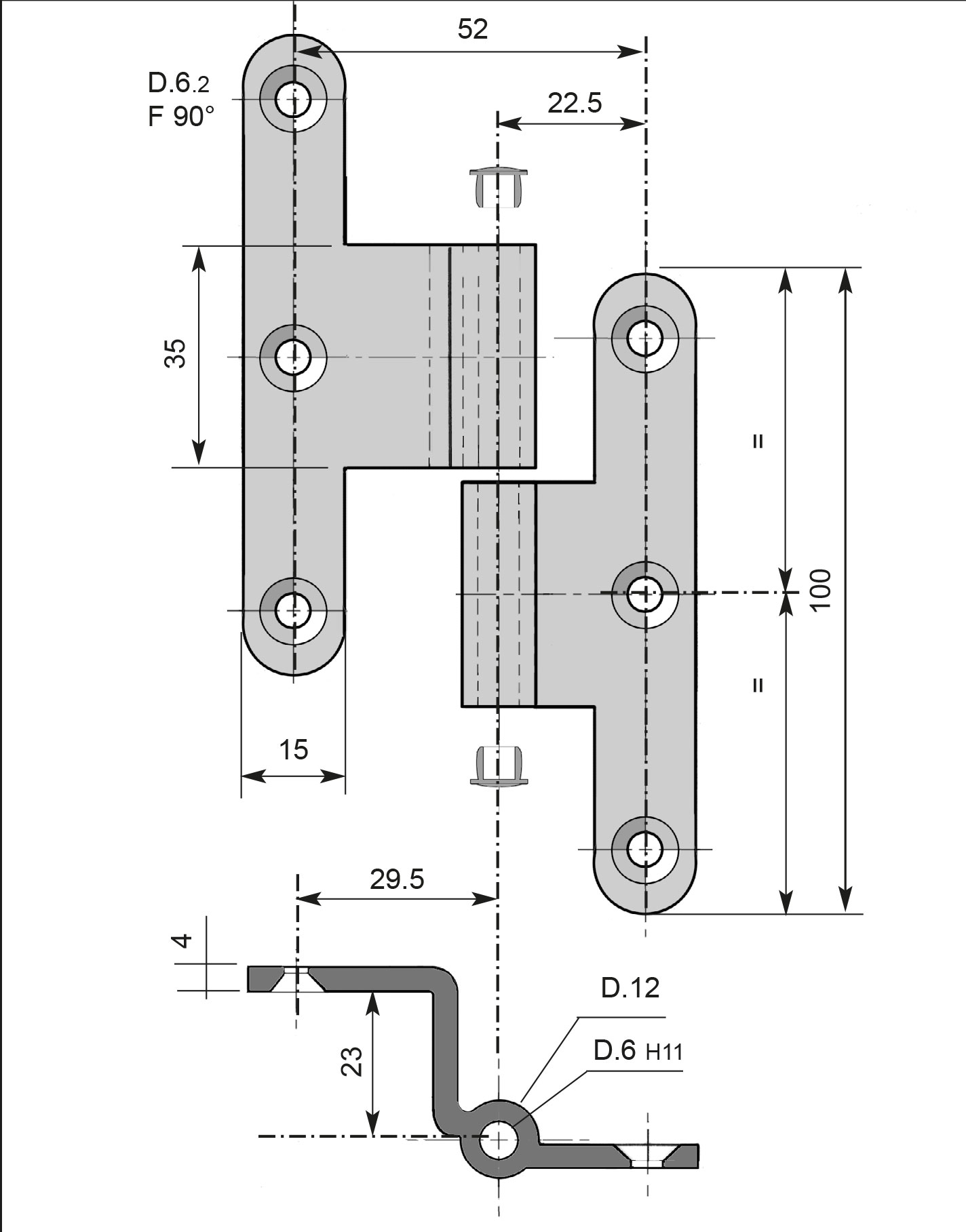

Fiche technique paumelles

Lame male réversible
Cupro aluminium SUPER ACIOR
code GALIA A14 Qualité DD30Kg

Lame femelle déportée réversible
Cupro alu SUPER ACIOR
code GALIA A14 Qualité DD30Kg
Tolérances générales selon NF 66001

Finition : Thermolaquage
poudre Blanc RAL 9002 mat.
option noire, nous consulter.

Axe : Goupille cannelée
S 250 PB 6 x 50 ISO 8745

Bague: Acier inox
Dia. 6.6 / 7.5 épaisseur 1.6

Bouchons :
Ld-Pe Dia. 6.6 / 7.5 hauteur 5

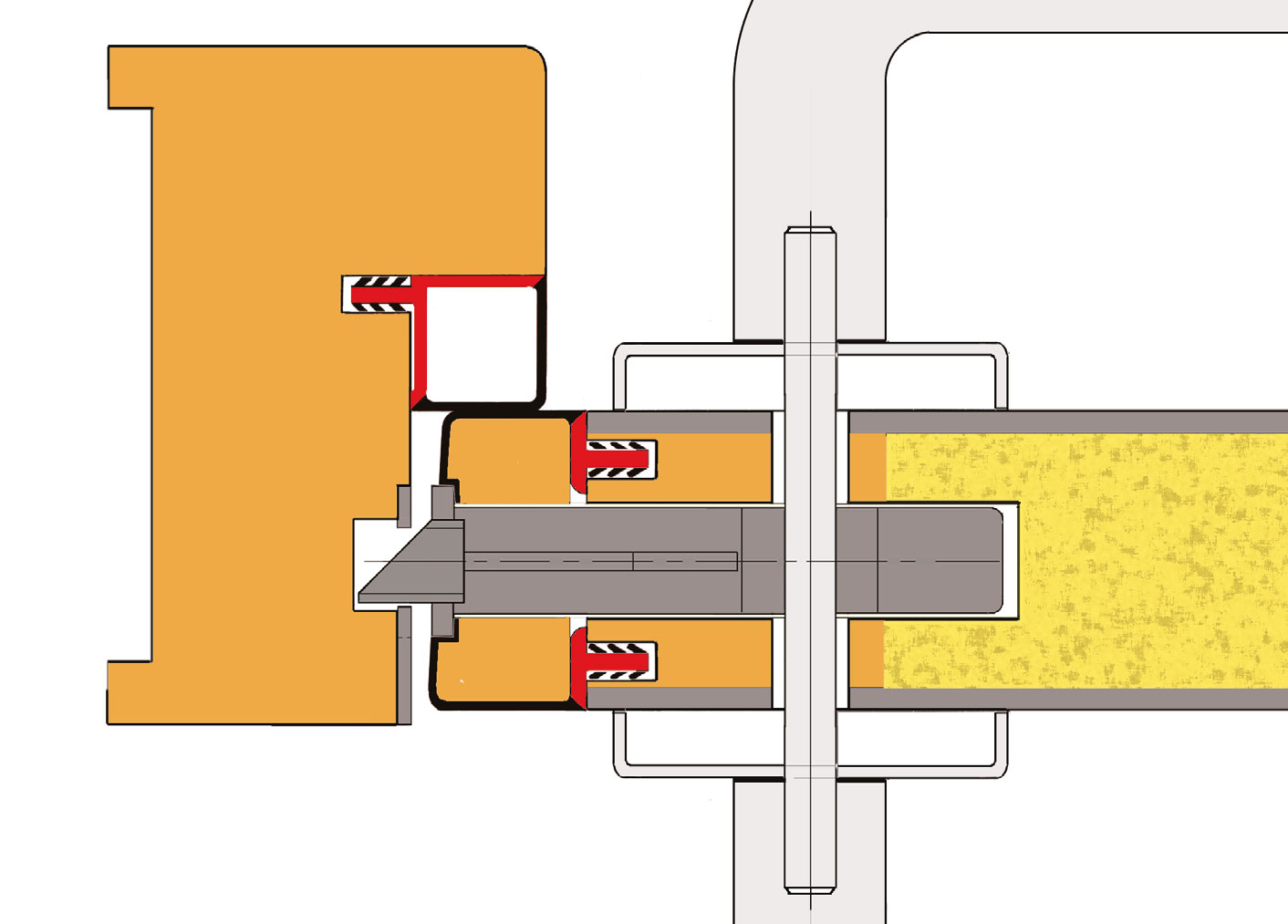

Serrures sur joints filants

Pour préserver l’esthétique des joints filants, sans interruption sur la serrure, une alèse en bois dur est placée à l’intérieur du joint.

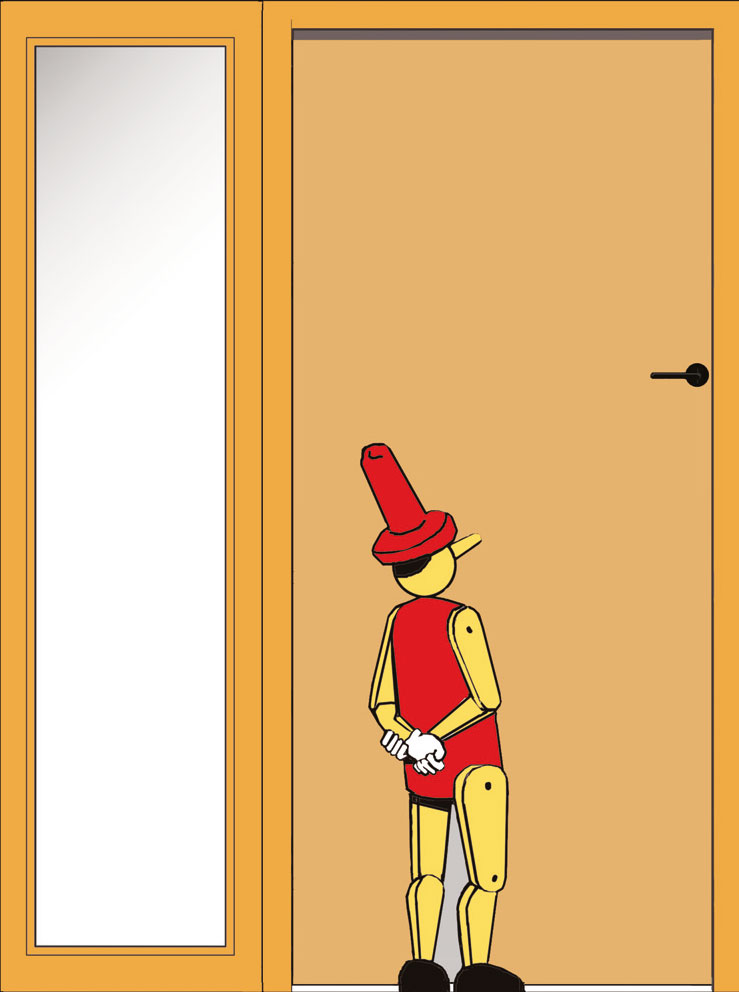

Comme pour toutes les portes utilisant des joints souples APD, il faut donc relever la serrure hors de la portée des enfants, soit la hauteur PMR, à 1,30 m. du sol.

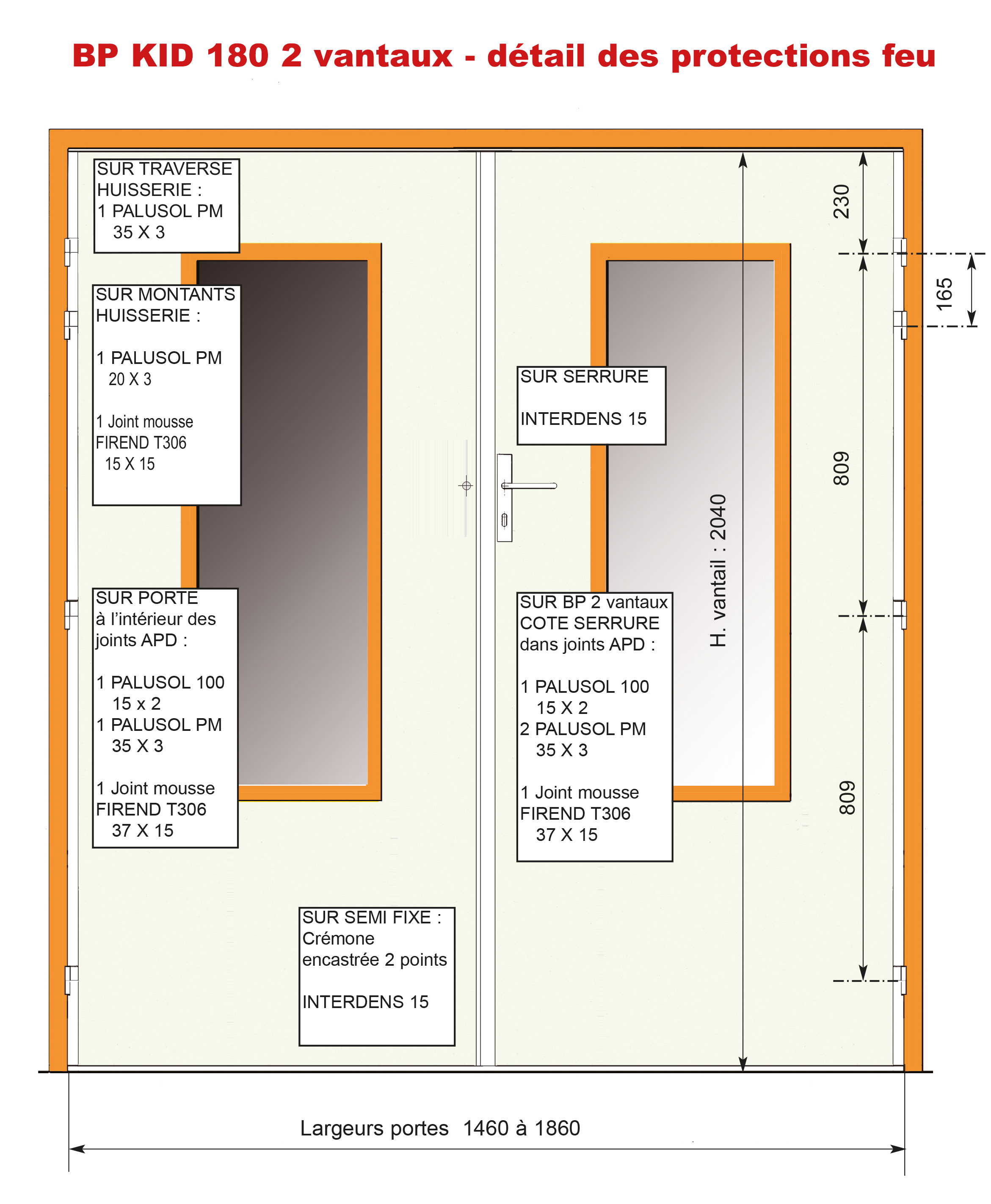

Classements feu & acoustique

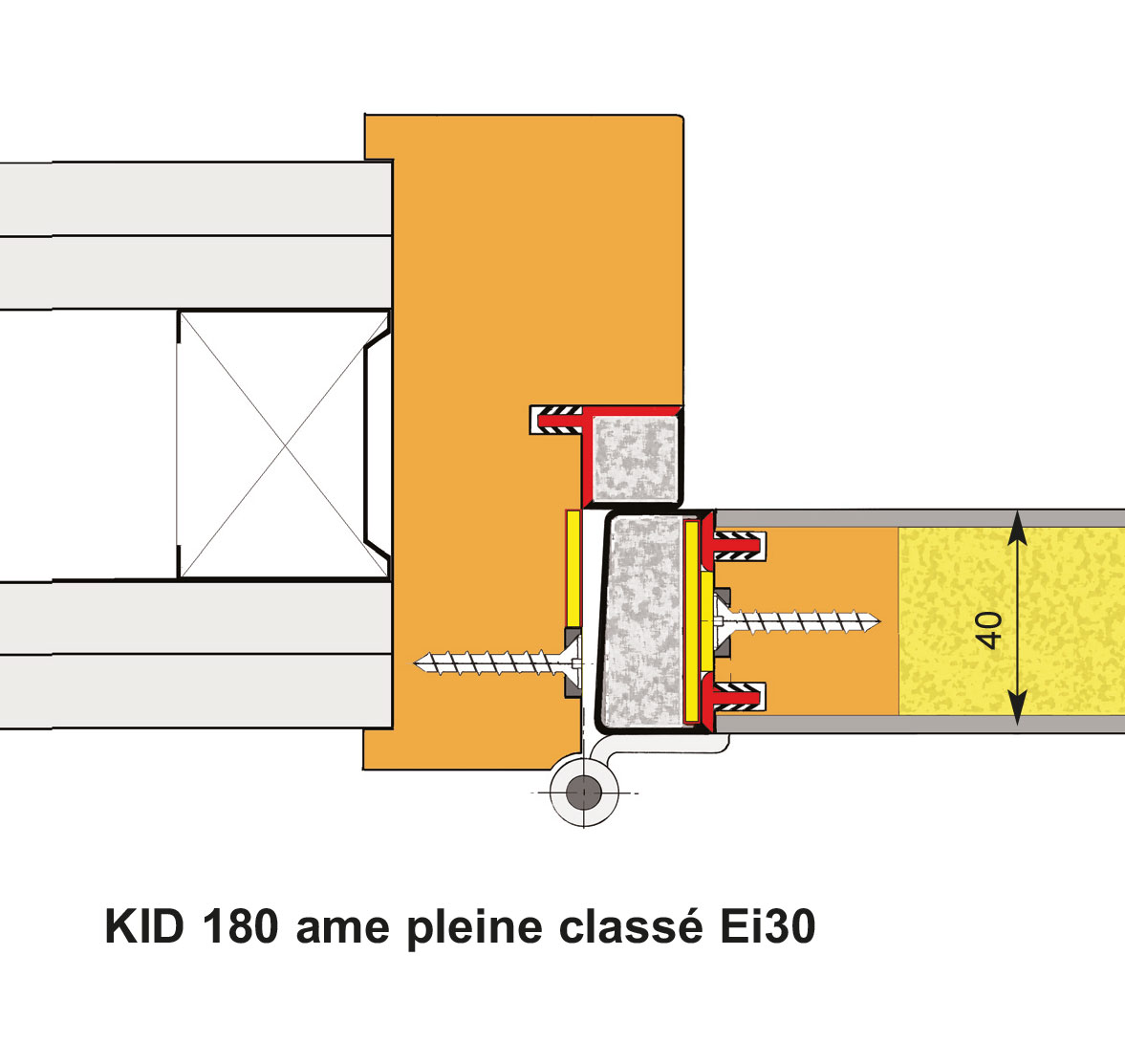

Classements EI30 avec ou sans oculi

1 vantail PV EFR N°12-A-676-B Extensions 13/1 - 15/2 - 19/3 - 20/5
2 vantaux PV EFR N°13-V131502 Extensions 15/2 18/4

Classements Acoustique - 1 vantail

Rw 32 dB PV FCBA N° 404/17/91/1
Rw 34 dB PV FCBA N° 404/17/91/2

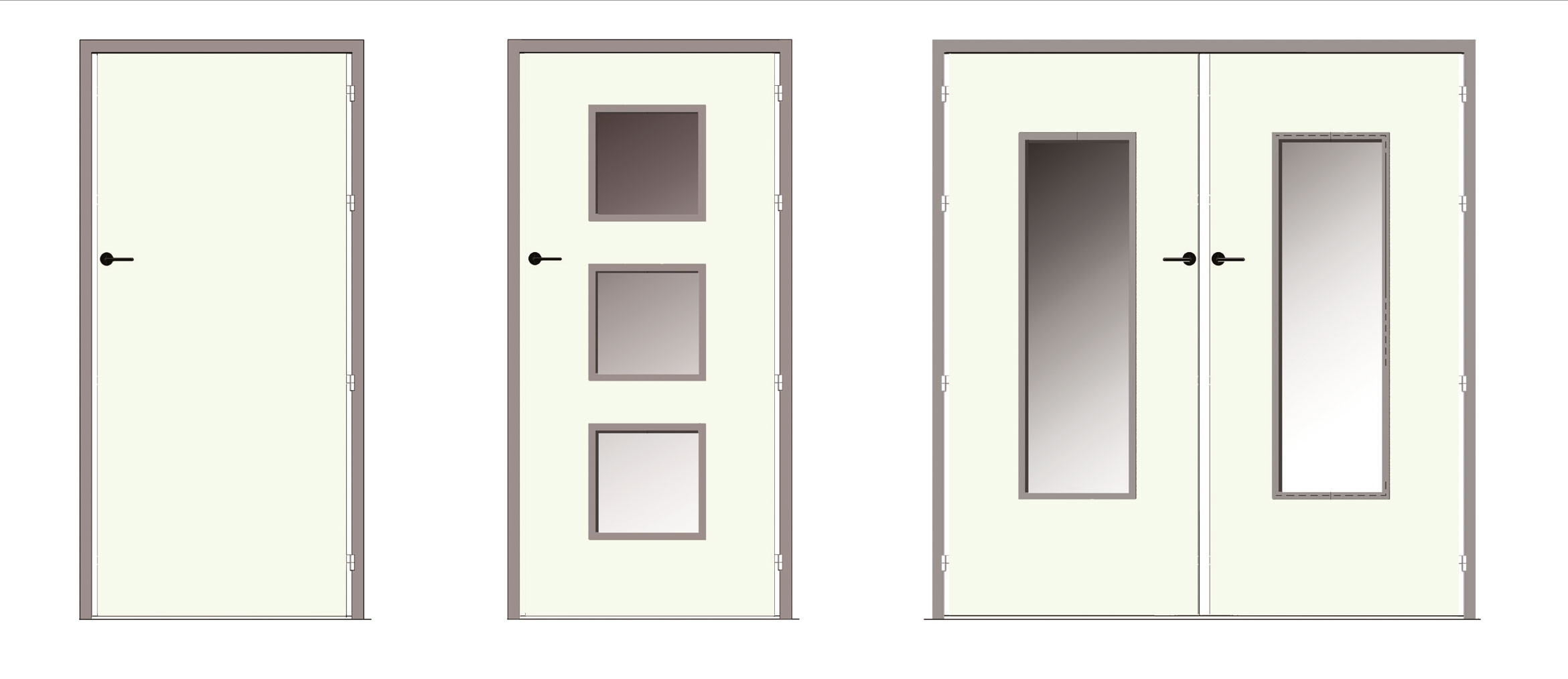

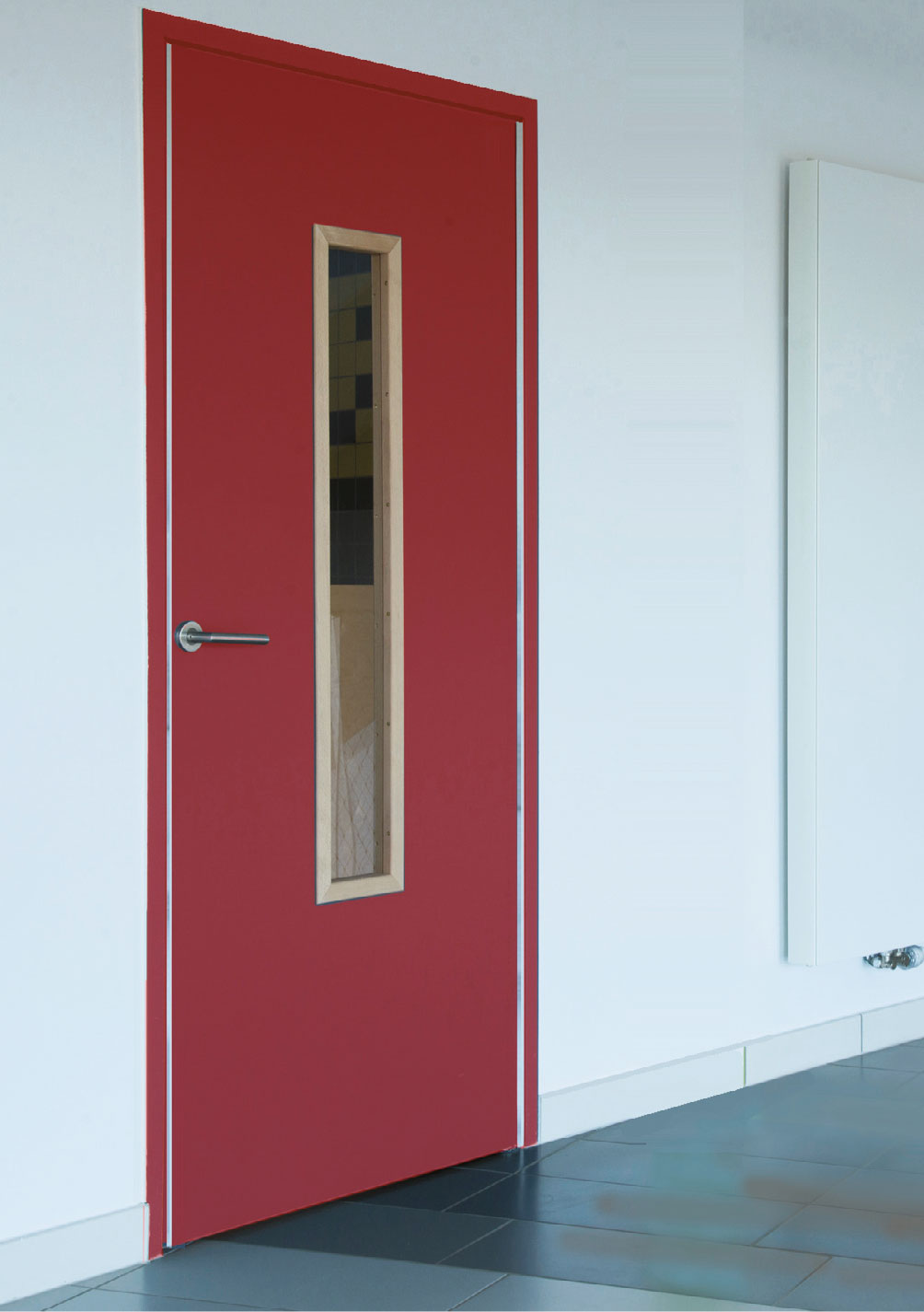

Oculi

Oculi non feu et Ei30

Sous parcloses bois de hêtre

Verre non feu : feuilleté 44/2
épaisseur 9 mm

Verre coupe feu Ei30
épaisseur 15 mm
GLASSTROCH FIRESWISS foam

PV EFR N° extensions °
PV EFR N° extensions

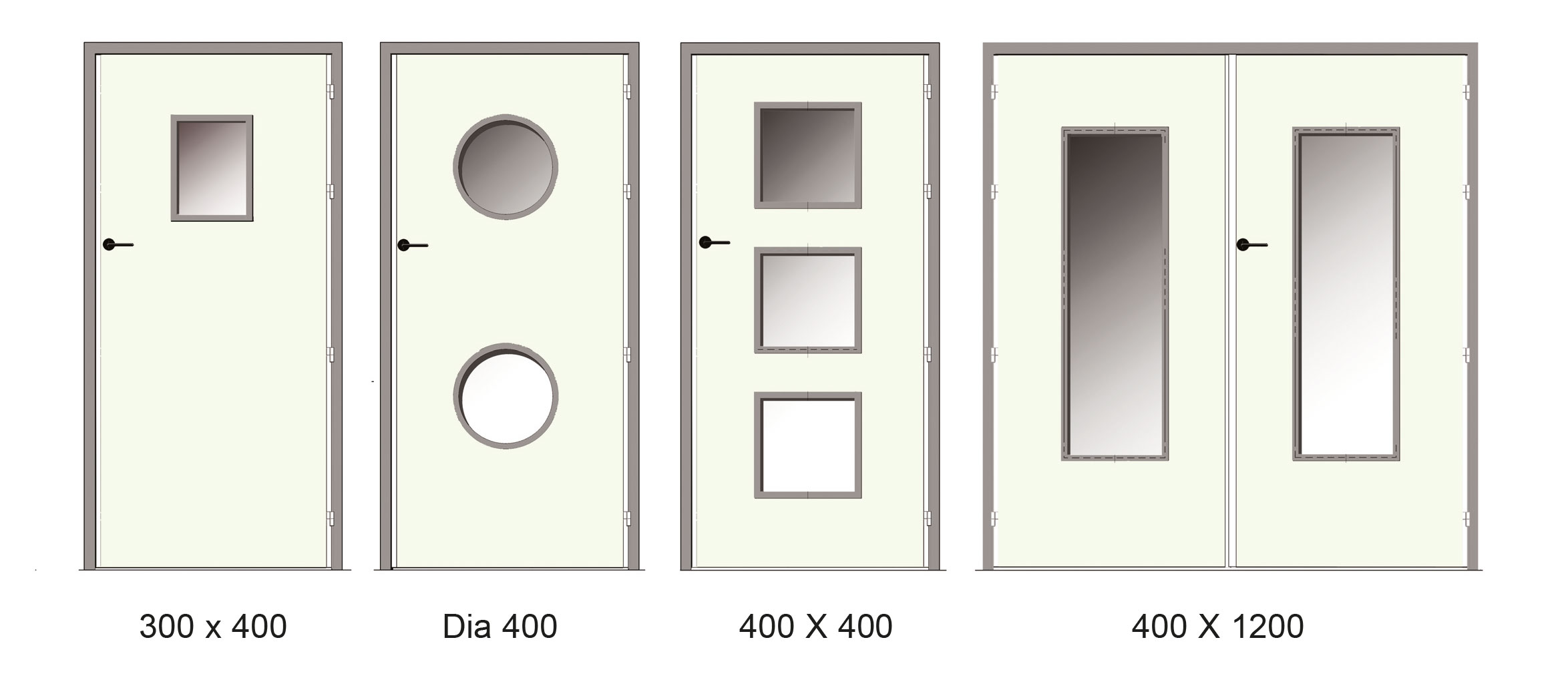

Rond : diamètre 400 mm

Carré : 400 x 400 mm

Rectangulaires :
300 x 400
300 x 1200
400 x 1200

Oculi axés au centre de la porte
distance mini haut de porte : 250 mm
distance minimum entre oculi : 150 mm

Ferme-portes

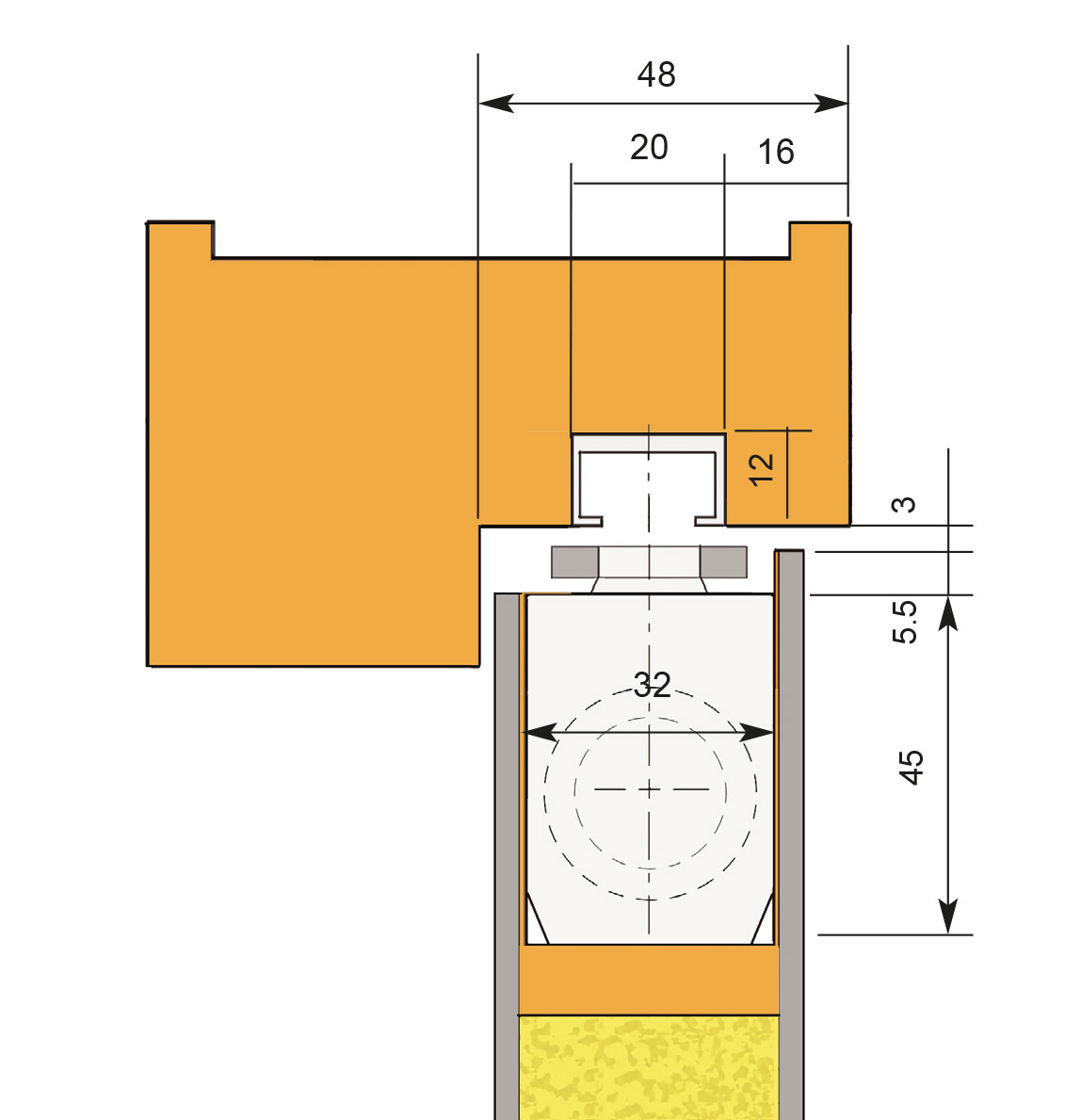

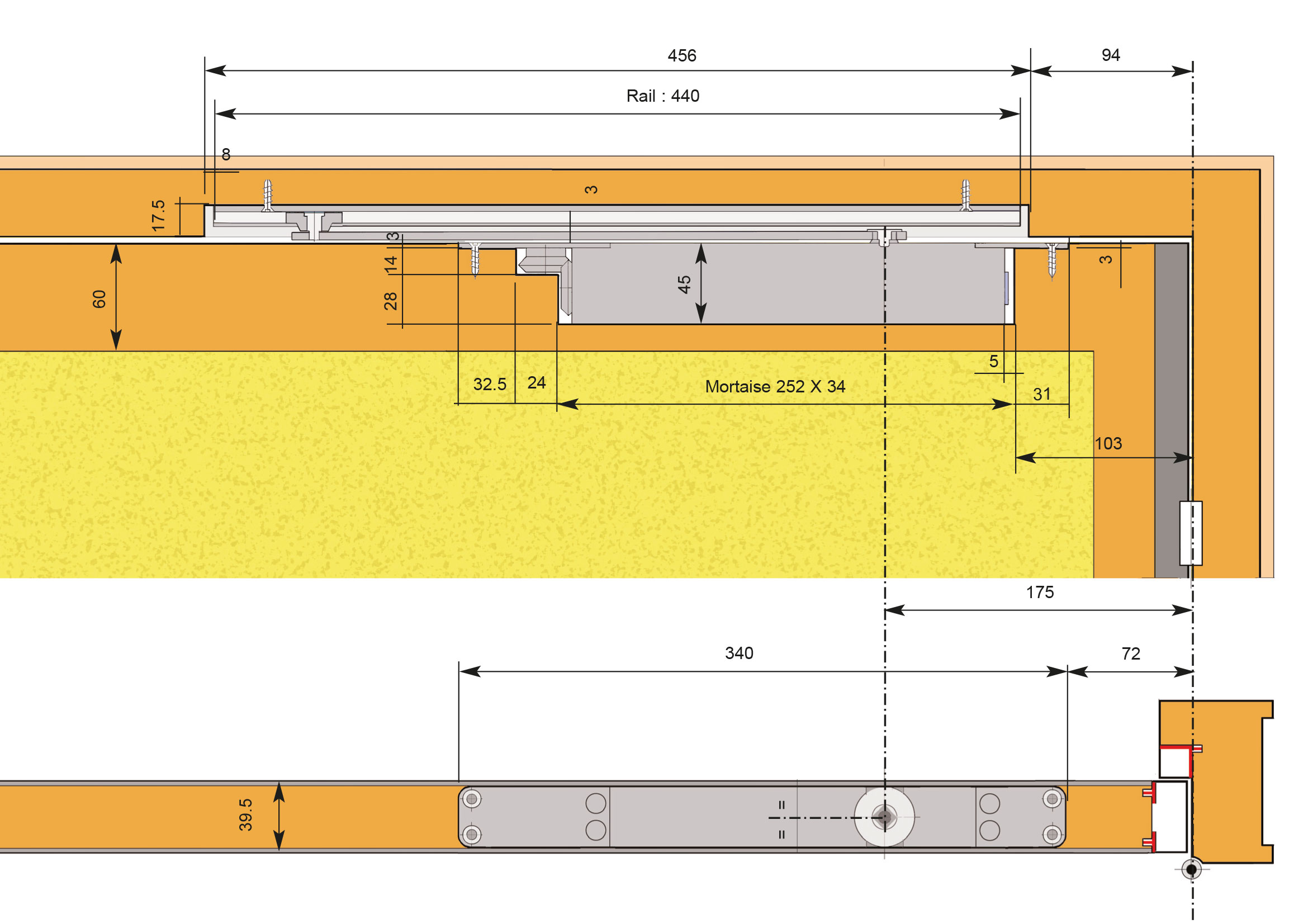

Ferme-portes encastrés

Bloc porte KID 180 non feu :
montage dans la porte

Les appareils encastrés dans les BP KID 180 peuvent être montés dans la porte ou dans l'huisserie en cas de BP EI30.
- Montés dans la porte pour un BP non feu
- Montés dans l’huisserie pour un BP classé Ei30

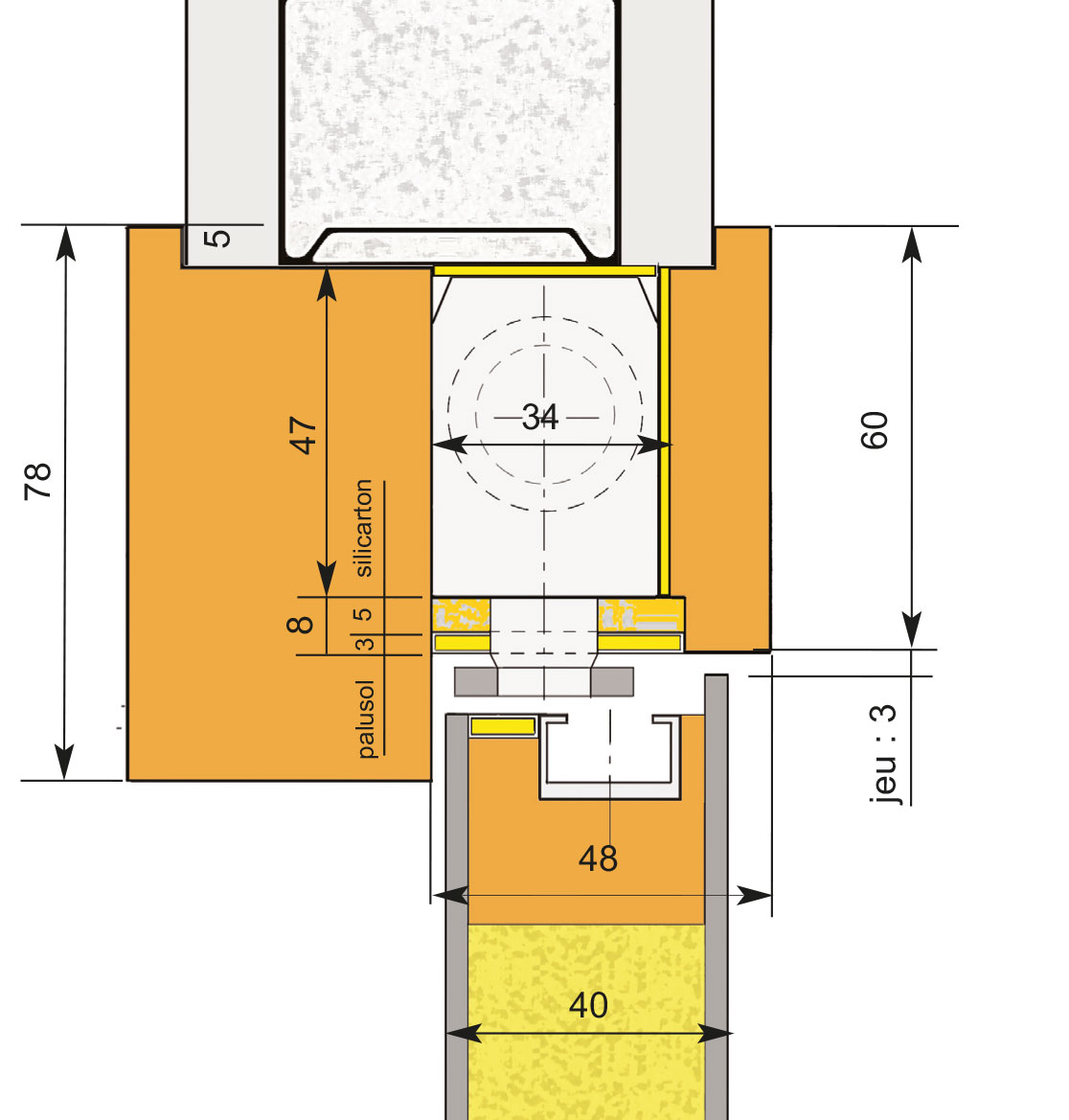

Bloc porte KID 180 classé Ei 30:

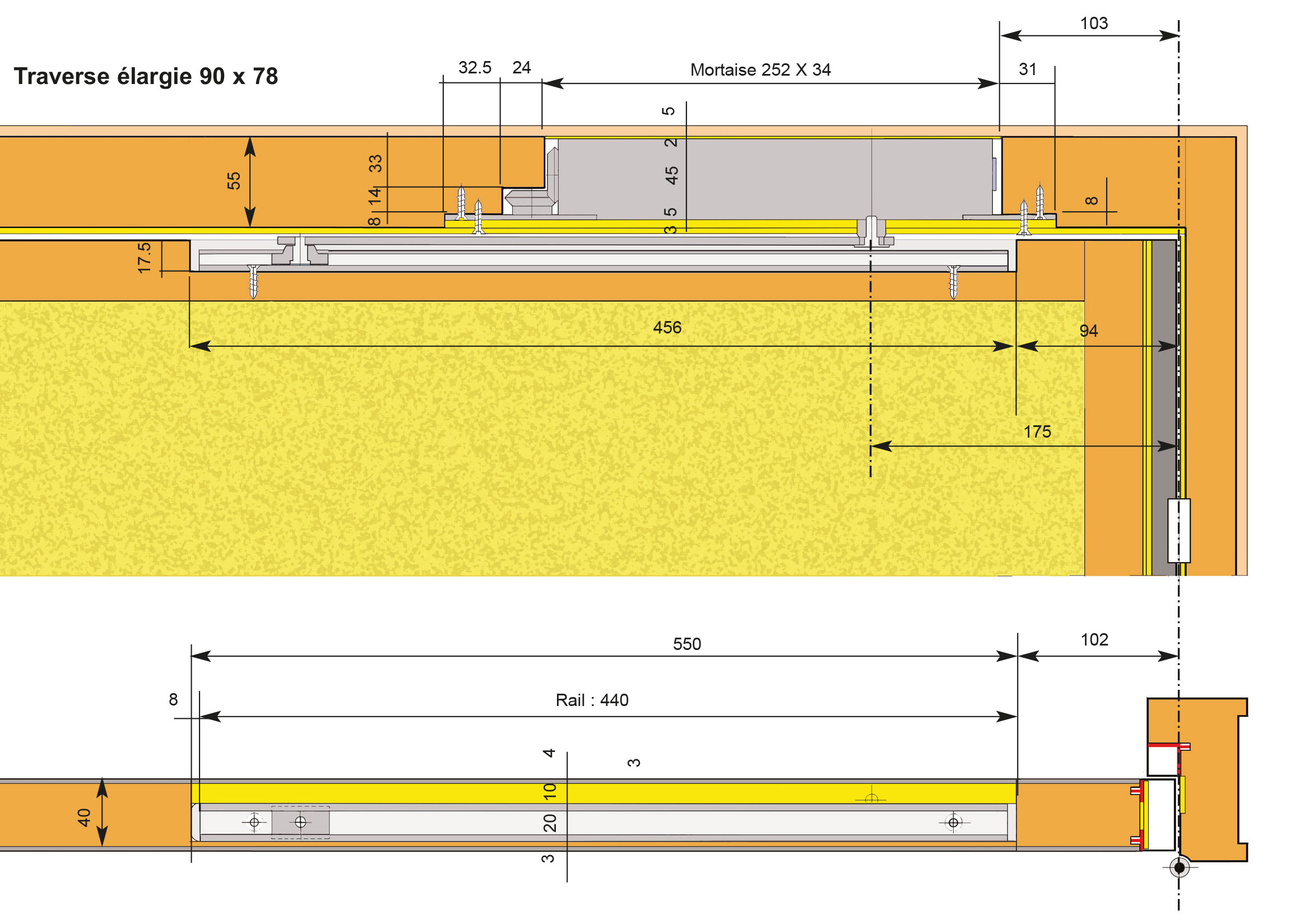

Montage dans l’huisserie avec une traverse élargie : 90/78

PV EFR 12-A-676-B - extension 20/5

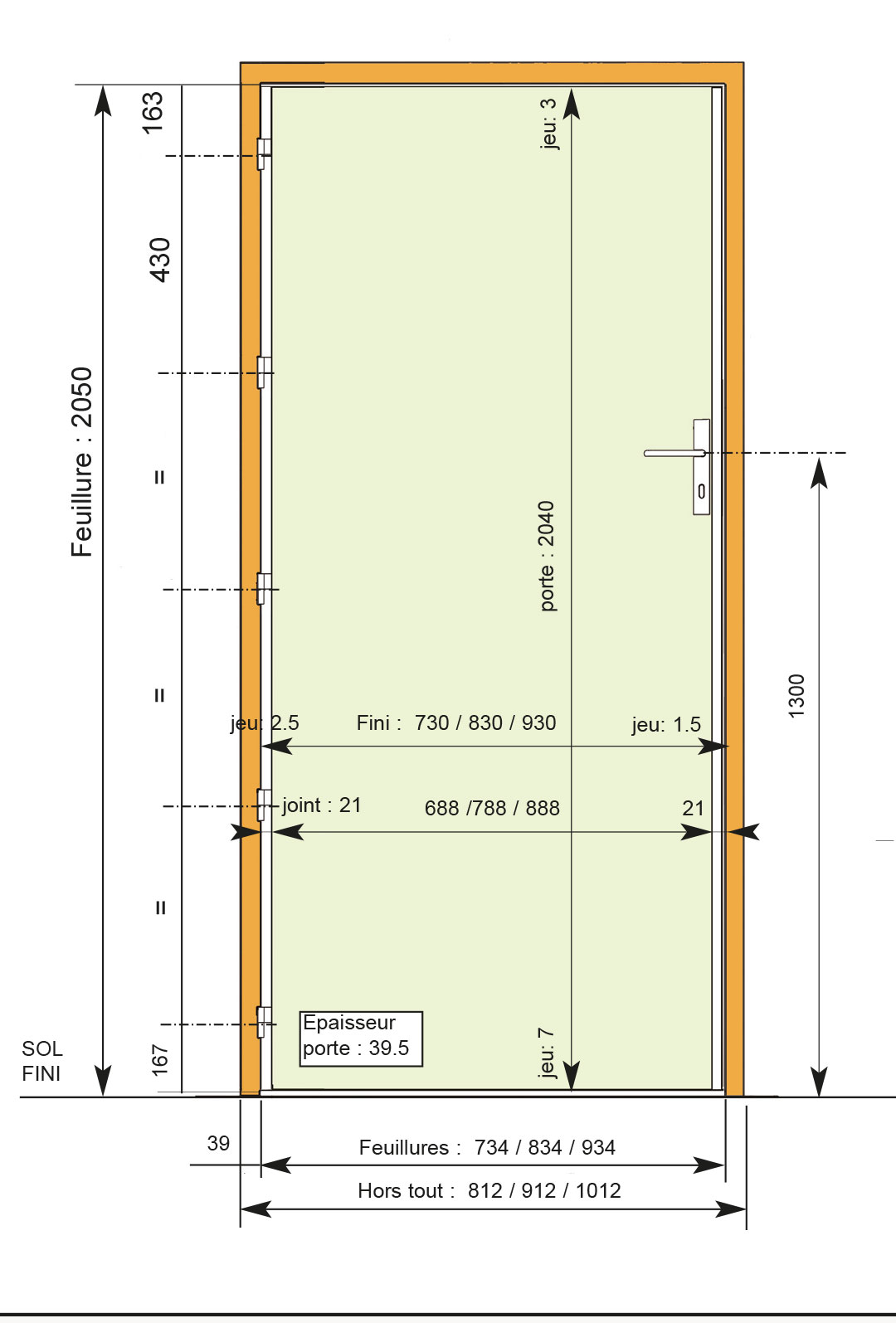

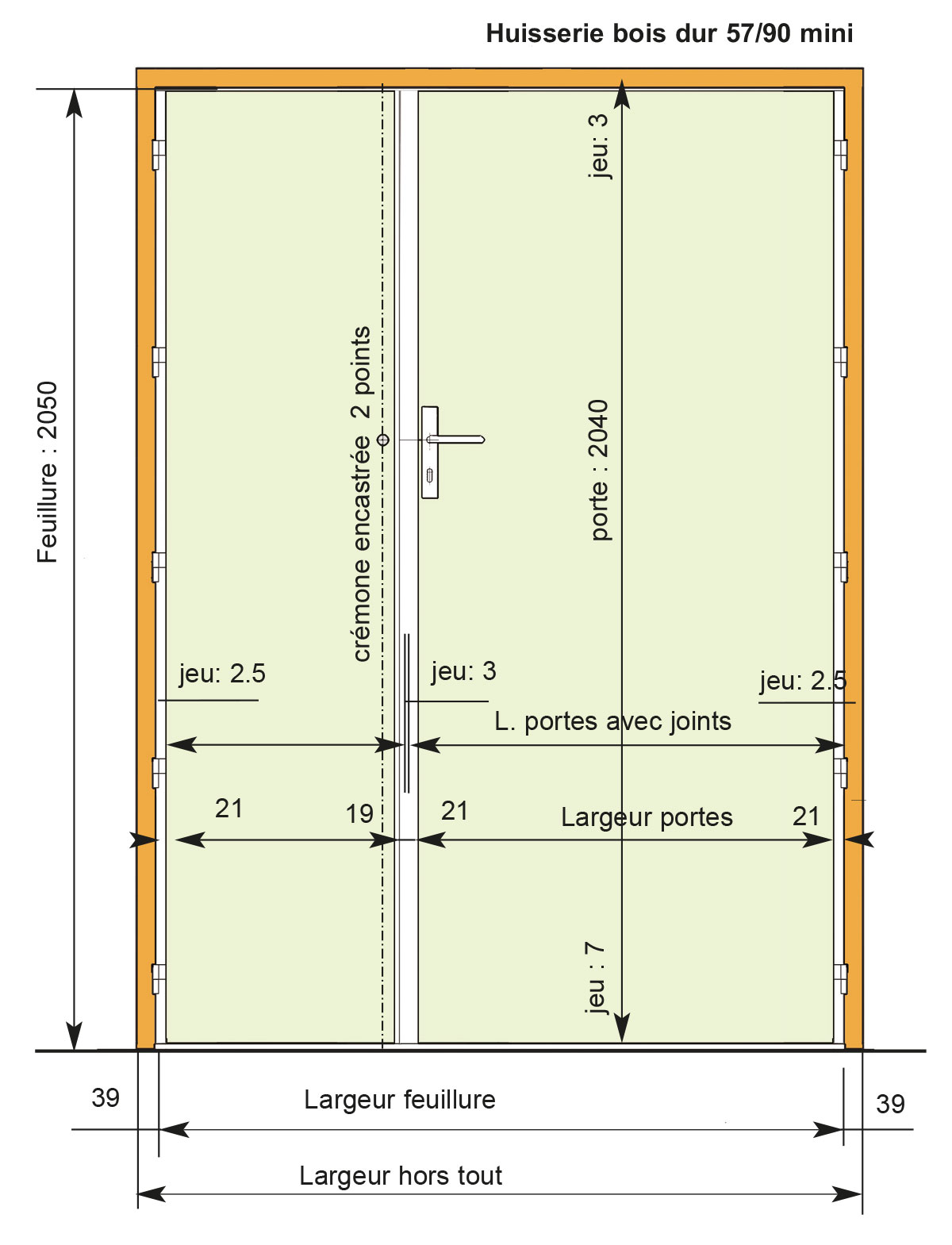

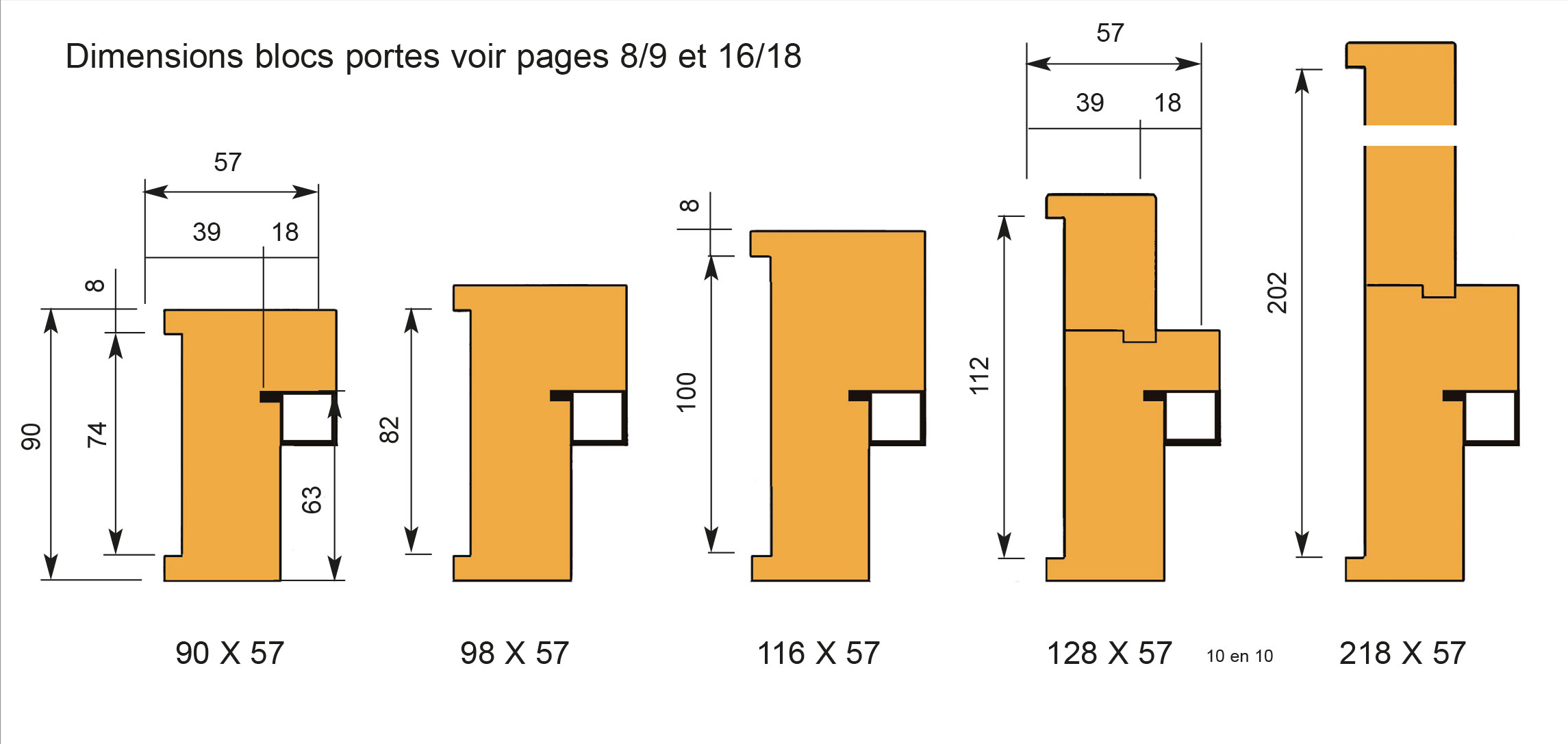

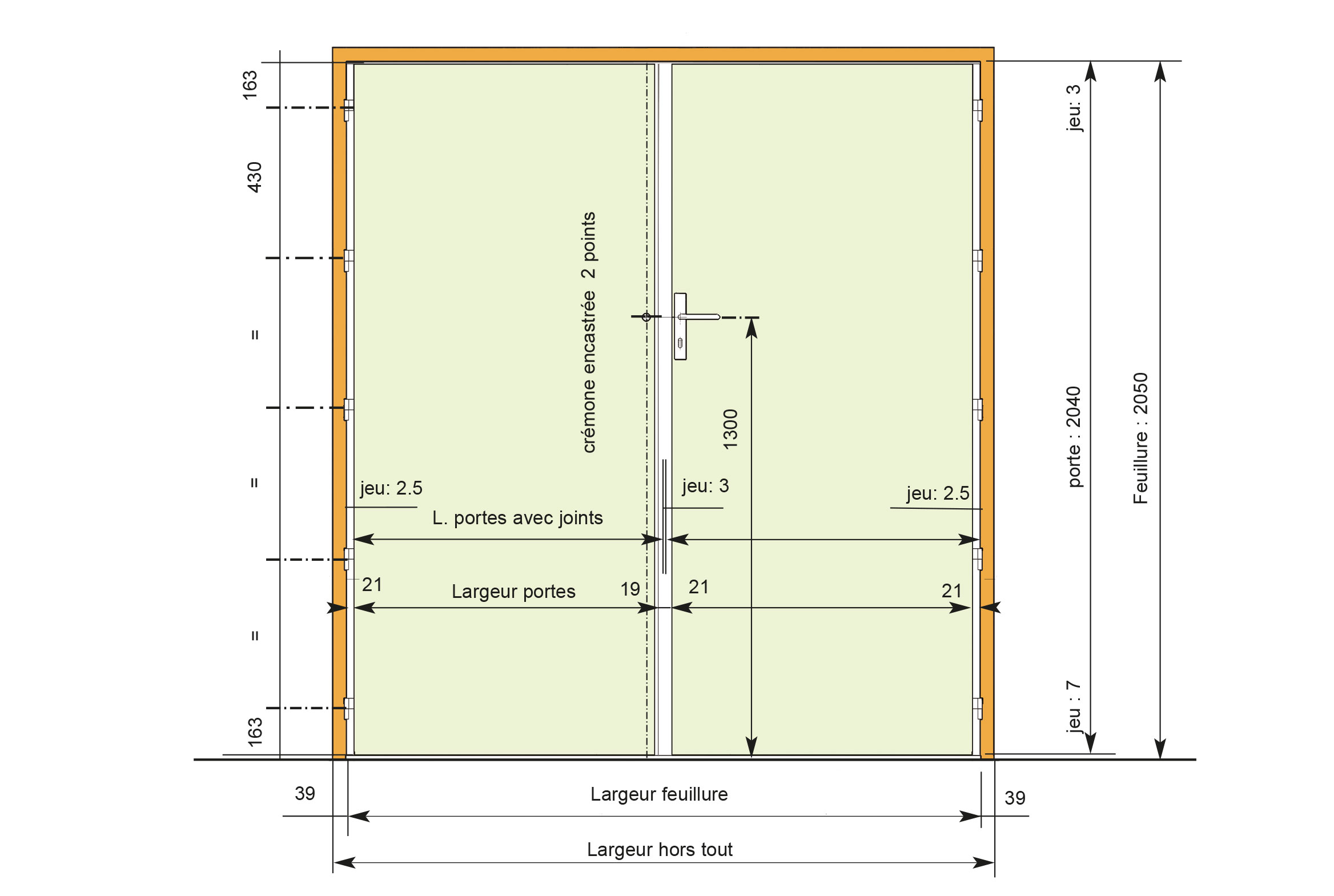

Dimensions
Références 700 800 900 1200 1400
Largeur porte joints compris 730 830 930 330 + 930 530 + 930
Largeur panneaux 688 788 888 288 + 888 488 + 888
Largeur fond de feuillure 734 834 934 1266 1466
Largeur hors tout huisserie bois 812 912 1012 1344 1544
Références 1400 1600 1800
Largeur porte joints compris 730 + 730 830 + 830 930 + 930
Largeur panneaux 688 + 688 788 + 788 888 + 888
Largeur fond de feuillure 1466 1666 1866
Largeur hors tout huisserie bois 1544 1744 1944
